انتخاب سیستم دریافت و توزیع سیگنال تلویزیونی در ساختمان‌های مسکونی، به‌ویژه مجتمع‌های چندواحدی، نیازمند بررسی چند عامل فنی است. تعداد واحدها، تعداد تلویزیون‌های هر واحد، وضعیت پوشش سیگنال در منطقه، امکان دریافت شبکه‌های ماهواره‌ای و کیفیت تجهیزات، همگی بر عملکرد سیستم تأثیر می‌گذارند. به همین دلیل، برای انتخاب آنتن مرکزی مناسب ساختمان نمی‌توان صرفاً به قیمت تجهیزات یا تعداد خروجی‌های یک دستگاه اکتفا کرد.
یک سیستم آنتن مرکزی ساختمان مسکونی باید بتواند سیگنال دریافتی را با کیفیت قابل‌قبول به واحدهای مختلف منتقل کند و در عین حال، امکان توسعه یا تعمیر سیستم در آینده را نیز فراهم سازد. اگر تجهیزات متناسب با شرایط ساختمان انتخاب نشوند، ممکن است ساکنان با مشکلاتی مانند افت کیفیت تصویر، قطع‌ووصلی شبکه‌ها، اختلاف کیفیت سیگنال در طبقات یا دریافت نامناسب بعضی کانال‌ها روبه‌رو شوند.
در این راهنمای انتخاب آنتن مرکزی، معیارهای مهم پیش از خرید، انواع سیستم‌های توزیع سیگنال، تجهیزات موردنیاز و عوامل مؤثر بر هزینه را بررسی می‌کنیم تا بتوانید متناسب با شرایط ساختمان خود تصمیم دقیق‌تری بگیرید.
اولین قدم برای انتخاب آنتن مرکزی مناسب، شناخت نیازهای واقعی ساختمان است. مشخصات فنی سیستم باید براساس تعداد کاربران، مسیر کابل‌کشی و نوع سیگنال موردنیاز تعیین شود. در ادامه، مهم‌ترین معیارهای انتخاب را بررسی می‌کنیم.
تعداد واحدها یکی از عوامل مهم در طراحی سیستم آنتن مرکزی ساختمان است؛ اما به‌تنهایی ظرفیت موردنیاز را مشخص نمی‌کند. برای مثال، در ساختمانی با ۲۰ واحد ممکن است هر واحد فقط یک تلویزیون داشته باشد، در حالی که در ساختمانی دیگر، هر واحد به دو یا چند خروجی مستقل نیاز داشته باشد.
بنابراین، هنگام خرید آنتن مرکزی ساختمان باید تعداد کل پریزهای تلویزیون، تعداد گیرنده‌ها و نیاز احتمالی ساکنان در آینده مشخص شود. این اطلاعات به انتخاب درست تقویت‌کننده، تقسیم‌کننده‌ها، تجهیزات توزیع و سایر اجزای سیستم کمک می‌کند.
هرچه مسیر انتقال سیگنال طولانی‌تر باشد، احتمال افت سیگنال در کابل و اتصالات افزایش پیدا می‌کند. تعداد انشعاب‌ها، کیفیت کابل کواکسیال، نوع تقسیم‌کننده و نحوه اجرای کابل‌کشی نیز در میزان افت تأثیر دارند.
به همین دلیل، انتخاب تجهیزات آنتن مرکزی باید با در نظر گرفتن نقشه ساختمان و مسیر واقعی کابل‌ها انجام شود. در ساختمان‌های بلند یا مجتمع‌هایی با مسیرهای کابل‌کشی طولانی، محاسبه افت سیگنال اهمیت بیشتری دارد.
کیفیت سیگنال دریافتی، پایه عملکرد کل سیستم است. اگر سیگنال ورودی ضعیف باشد یا تحت تأثیر موانع ساختمانی و تداخل قرار بگیرد، استفاده از تجهیزات توزیع گران‌تر لزوماً مشکل را برطرف نمی‌کند.
پیش از انتخاب آنتن مرکزی مناسب برای ساختمان، بهتر است وضعیت توسط نصاب آنتن مرکزی بررسی شود. نوع آنتن، جهت نصب و محل قرارگیری آن باید با شرایط محیطی و فرکانس‌های مورد استفاده سازگار باشد.
همه ساختمان‌ها به یک نوع سیستم توزیع سیگنال نیاز ندارند. برخی مجتمع‌ها فقط قصد دریافت شبکه‌های تلویزیونی زمینی را دارند؛ اما در برخی دیگر، توزیع سیگنال ماهواره‌ای نیز موردنیاز است.
این تفاوت در مرحله طراحی اهمیت دارد، زیرا نوع تجهیزات مرکزی، تعداد ورودی‌ها، مولتی‌سوئیچ‌ها و نحوه کابل‌کشی می‌تواند تغییر کند. مشخص کردن این نیاز پیش از خرید، از تهیه تجهیزات نامتناسب جلوگیری می‌کند.
اگر احتمال افزایش تعداد واحدها، اضافه شدن خروجی‌های تلویزیون یا تغییر نیاز ساکنان وجود دارد، بهتر است این موضوع از ابتدا در طراحی لحاظ شود. انتخاب ظرفیت مناسب و پیش‌بینی فضای کافی برای نصب تجهیزات، می‌تواند هزینه اصلاح سیستم در آینده را کاهش دهد.
برای انتخاب سیستم مناسب، باید تفاوت میان روش‌های دریافت و توزیع سیگنال را بشناسید. اصطلاحات MATV، SMATV و CATV به سیستم‌ها یا روش‌های مختلف توزیع سیگنال اشاره دارند و نباید آن‌ها را صرفاً سه مدل آنتن یکسان در نظر گرفت.
MATV مخفف Master Antenna Television است و معمولاً برای دریافت و توزیع سیگنال شبکه‌های تلویزیونی زمینی در ساختمان‌ها استفاده می‌شود. در این روش، سیگنال دریافتی از یک یا چند آنتن از طریق تجهیزات مناسب بین واحدها توزیع می‌شود.
این سیستم می‌تواند برای ساختمان‌های مسکونی، مجتمع‌های آپارتمانی و برخی مجموعه‌های اداری مناسب باشد؛ به شرط آنکه سیگنال ورودی کیفیت کافی داشته باشد و طراحی توزیع با تعداد خروجی‌ها و افت مسیر سازگار باشد.
SMATV مخفف Satellite Master Antenna Television است و معمولاً برای دریافت و توزیع سیگنال ماهواره‌ای در کنار سیگنال‌های تلویزیونی زمینی به کار می‌رود. در این سیستم، تجهیزات باید متناسب با نوع سیگنال‌ها و نیاز کاربران انتخاب شوند.
در ساختمان‌هایی که توزیع سیگنال ماهواره‌ای موردنیاز است، ممکن است استفاده از مولتی‌سوئیچ و تجهیزات سازگار با ساختار گیرنده‌ها ضروری باشد. طراحی نهایی به تعداد کاربران، نوع سرویس و میزان استقلال موردنیاز برای انتخاب کانال‌ها بستگی دارد.
CATV معمولاً به سیستم تلویزیون کابلی اشاره دارد که در آن سیگنال از طریق شبکه توزیع کابلی ارائه می‌شود. این اصطلاح به‌خودی‌خود به معنی یک مدل آنتن دریافت‌کننده نیست.
امکان استفاده از خدمات تلویزیون کابلی به زیرساخت و سرویس‌دهنده مربوط بستگی دارد. بنابراین، اگر هدف ساختمان استفاده از چنین سرویسی است، باید پیش از طراحی سیستم، سازگاری تجهیزات و شرایط ارائه خدمات بررسی شود.
انتخاب میان این ساختارها به نیاز ساختمان بستگی دارد. اگر دریافت شبکه‌های زمینی کافی باشد، ممکن است یک سیستم MATV پاسخ‌گوی نیاز باشد. اگر توزیع سیگنال ماهواره‌ای نیز لازم باشد، باید ساختار مناسب SMATV بررسی شود. در صورت استفاده از خدمات تلویزیون کابلی، شرایط سرویس‌دهنده و زیرساخت موجود تعیین‌کننده خواهد بود.
بهتر است پیش از خرید تجهیزات آنتن مرکزی، نوع سیگنال‌های موردنیاز و شیوه دسترسی هر واحد به آن‌ها به‌صورت دقیق مشخص شود.
عملکرد سیستم آنتن مرکزی ساختمان به هماهنگی میان اجزای مختلف آن وابسته است. انتخاب یک قطعه با مشخصات بالا، بدون توجه به سایر تجهیزات، تضمین‌کننده کیفیت مطلوب در تمام واحدها نیست.
آنتن وظیفه دریافت سیگنال تلویزیونی را بر عهده دارد. نوع آنتن باید با فرکانس‌های موردنیاز، شرایط دریافت در منطقه سازگار باشد. کیفیت، جهت‌گیری مناسب و استحکام پایه نیز در عملکرد آن مؤثر است.

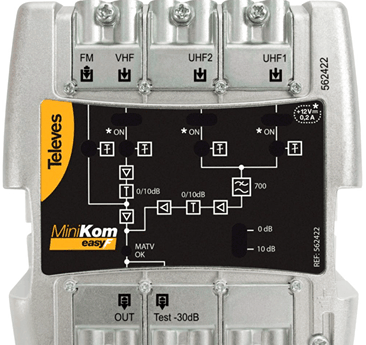

تقویت‌کننده آنتن مرکزی برای جبران افت سطح سیگنال در مسیر توزیع یا رساندن سیگنال به سطح مناسب استفاده می‌شود. بااین‌حال، استفاده از تقویت‌کننده در تمام ساختمان‌ها ضروری نیست و انتخاب آن باید براساس اندازه‌گیری یا محاسبه سطح سیگنال انجام شود.
تقویت بیش از اندازه ممکن است باعث ایجاد اعوجاج یا اختلال در دریافت شود؛ به‌خصوص اگر سیگنال ورودی از ابتدا دارای نویز یا تداخل باشد. به همین دلیل، در انتخاب تقویت‌کننده باید محدوده فرکانسی، بهره، سطح خروجی و شرایط سیگنال ورودی در نظر گرفته شود.
تقسیم‌کننده یا اسپلیتر، سیگنال را بین چند مسیر توزیع می‌کند. انشعاب‌گیر یا تپ‌آف نیز برای برداشت سیگنال از مسیر اصلی و انتقال آن به شاخه‌های مختلف به کار می‌رود.
تعداد خروجی‌ها، افت عبوری، افت انشعاب و محدوده فرکانسی از مشخصات مهم این تجهیزات هستند. انتخاب نادرست تقسیم‌کننده‌ها می‌تواند موجب اختلاف سطح سیگنال بین واحدها شود.
مولتی‌سوئیچ در برخی سیستم‌های توزیع سیگنال ماهواره‌ای برای مدیریت ورودی‌ها و رساندن سیگنال مناسب به گیرنده‌ها استفاده می‌شود. تعداد ورودی‌ها و خروجی‌های آن باید با ساختار سیستم و نیاز کاربران سازگار باشد.
مولتی‌سوئیچ برای تمام سیستم‌های آنتن مرکزی ضروری نیست؛ بنابراین، استفاده از آن باید براساس نوع طراحی و نیاز به توزیع سیگنال ماهواره‌ای تعیین شود.
کابل کواکسیال مسیر انتقال سیگنال میان آنتن، تجهیزات مرکزی و پریزهای تلویزیون است. کیفیت کابل، میزان افت در فرکانس‌های مورد استفاده، طول مسیر و مقاومت آن در برابر شرایط محیطی اهمیت دارد.
در انتخاب کابل برای آنتن مرکزی ساختمان، بهتر است تنها به قیمت توجه نشود. استفاده از کابل نامناسب یا اجرای غیراصولی آن می‌تواند حتی با وجود تجهیزات باکیفیت، عملکرد کل سیستم را کاهش دهد.
کانکتورها و پریزها بخش پایانی مسیر توزیع سیگنال هستند. اتصال نامناسب، شل بودن فیش‌ها یا استفاده از قطعات بی‌کیفیت می‌تواند باعث افت سیگنال و بروز مشکلات دریافت شود.
در زمان نصب آنتن مرکزی ساختمان، کیفیت اتصالات و نحوه پایان‌دهی کابل‌ها باید به‌اندازه انتخاب تجهیزات اصلی مورد توجه قرار گیرد.
برای تعیین سیستم مناسب، باید تعداد واحدها را همراه با تعداد خروجی‌ها، طول کابل‌کشی، نوع سیگنال و ساختار ساختمان بررسی کرد. جدول زیر یک راهنمای اولیه برای شناخت نیازهای احتمالی است؛ مشخصات نهایی تجهیزات باید پس از بررسی فنی تعیین شود.
| نوع ساختمان | موارد مهم در انتخاب سیستم |
|---|---|
| ساختمان کوچک با چند واحد | بررسی کیفیت سیگنال ورودی، تعداد پریزها و نیاز واقعی به تقویت‌کننده |
| ساختمان میان‌مرتبه | محاسبه افت کابل، انتخاب تقسیم‌کننده مناسب و متعادل کردن سطح سیگنال |
| مجتمع مسکونی بزرگ | طراحی مسیرهای توزیع، ظرفیت خروجی تجهیزات، افت مسیرها و امکان تعمیر و توسعه |
| ساختمان نیازمند سیگنال ماهواره‌ای | بررسی ساختار SMATV، تعداد گیرنده‌ها و نیاز احتمالی به مولتی‌سوئیچ |
| ساختمان با مسیرهای طولانی کابل‌کشی | انتخاب کابل مناسب و بررسی سطح سیگنال در مسیرهای مختلف |
توجه داشته باشید که تعداد واحدها به‌تنهایی معیار کافی برای تعیین مدل یا توان تجهیزات نیست. دو ساختمان با تعداد واحد یکسان ممکن است به دلیل تفاوت در طول کابل، تعداد تلویزیون‌ها و وضعیت سیگنال ورودی، به طراحی متفاوتی نیاز داشته باشند.
هنگام خرید آنتن مرکزی ساختمان، بهتر است انتخاب را به مقایسه قیمت چند دستگاه محدود نکنید. مشخصات فنی و تناسب تجهیزات با شرایط پروژه اهمیت بیشتری دارند.
تعداد خروجی‌های موردنیاز باید با در نظر گرفتن تمام واحدها و تعداد تلویزیون‌ها مشخص شود. اگر طراحی فقط براساس تعداد واحدها انجام شود، ممکن است ظرفیت لازم برای چند تلویزیون در یک واحد در نظر گرفته نشود.
تجهیزات مختلف برای محدوده‌های فرکانسی مشخصی طراحی شده‌اند. هنگام انتخاب آنتن، تقویت‌کننده، تقسیم‌کننده و سایر اجزا باید مطمئن شوید که محدوده فرکانسی آن‌ها با سیگنال‌های موردنیاز سیستم مطابقت دارد.
افت سیگنال در کابل، تقسیم‌کننده‌ها، انشعاب‌گیرها و اتصالات باید در طراحی لحاظ شود. تجهیزات باید به‌گونه‌ای انتخاب شوند که سطح سیگنال در خروجی‌های مختلف برای دریافت پایدار مناسب باشد.
به مشخصات فنی اعلام‌شده از سوی سازنده، کیفیت اتصالات، شرایط و امکان تهیه قطعات جایگزین توجه کنید. انتخاب محصول صرفاً براساس ظاهر یا ادعای کلی درباره قدرت تقویت، معیار مطمئنی نیست.
دسترسی مناسب به تجهیزات، امکان عیب‌یابی و در دسترس بودن قطعات جایگزین می‌تواند در کاهش هزینه‌های نگهداری ساختمان مؤثر باشد. بهتر است تجهیزات مرکزی در محلی نصب شوند که سرویس‌کار بتواند بدون دشواری به آن‌ها دسترسی داشته باشد.
اگر احتمال افزایش خروجی‌ها یا تغییر نیازهای ساکنان وجود دارد، این موضوع را پیش از خرید در نظر بگیرید. ظرفیت مناسب و طراحی اصولی می‌تواند از تعویض زودهنگام بخش‌هایی از سیستم جلوگیری کند.
هزینه اجرای سیستم آنتن مرکزی ساختمان به مجموعه‌ای از عوامل وابسته است و بدون بررسی مشخصات پروژه نمی‌توان قیمت دقیقی تعیین کرد.
مهم‌ترین عوامل مؤثر بر هزینه عبارت‌اند از:
برای برآورد دقیق هزینه، بهتر است ابتدا وضعیت موجود و نیازهای ساختمان بررسی شود و سپس فهرست تجهیزات و خدمات نصب مشخص شود. مقایسه پیشنهادهای قیمت نیز باید براساس مشخصات فنی و دامنه خدمات یکسان انجام گیرد.
برخی تصمیم‌های نادرست در زمان خرید یا اجرای سیستم می‌توانند موجب افت کیفیت و افزایش هزینه‌های بعدی شوند. مهم‌ترین اشتباهات عبارت‌اند از:
ارزان‌تر بودن یک تجهیز لزوماً به معنای مقرون‌به‌صرفه‌تر بودن آن نیست. اگر محصول با نیاز سیستم سازگار نباشد یا کیفیت مناسبی نداشته باشد، هزینه تعمیر و تعویض می‌تواند افزایش پیدا کند.
تقویت‌کننده قوی‌تر همیشه نتیجه بهتری ایجاد نمی‌کند. انتخاب آن باید براساس سطح سیگنال ورودی و افت مسیر انجام شود؛ زیرا تقویت بیش از اندازه می‌تواند کیفیت سیگنال را کاهش دهد.
کابل نامناسب، کانکتور بی‌کیفیت و اتصال غیراصولی ممکن است باعث افت سیگنال یا ایجاد اختلال شوند. به همین دلیل، بررسی تجهیزات جانبی در کنار دستگاه‌های اصلی ضروری است.
ممکن است بعضی واحدها به تعداد خروجی بیشتری نیاز داشته باشند یا ساختمان به توزیع سیگنال ماهواره‌ای احتیاج پیدا کند. مشخص نکردن این نیازها پیش از طراحی می‌تواند باعث کمبود ظرفیت یا تغییرات پرهزینه شود.
پایان کابل‌کشی به معنی اتمام کار نیست. کیفیت سیگنال باید در خروجی‌های مختلف بررسی شود تا مشکلات احتمالی پیش از تحویل سیستم شناسایی شوند.
برای انتخاب آنتن مرکزی مناسب، ابتدا باید نیازهای ساختمان مشخص شود؛ از تعداد واحدها و خروجی‌های تلویزیون گرفته تا نوع سیگنال‌های موردنیاز، وضعیت دریافت در محل و مسیر کابل‌کشی. سپس باید تجهیزات آنتن مرکزی مانند آنتن، تقویت‌کننده، تقسیم‌کننده، مولتی‌سوئیچ در صورت نیاز، کابل و اتصالات براساس شرایط واقعی پروژه انتخاب شوند.
در راهنمای خرید آنتن مرکزی ساختمان، مهم‌ترین نکته این است که تجهیزات به‌صورت یک مجموعه هماهنگ بررسی شوند. خرید یک دستگاه گران‌قیمت یا استفاده از تقویت‌کننده قوی‌تر، به‌تنهایی کیفیت مطلوب را تضمین نمی‌کند. طراحی درست، کابل‌کشی اصولی، انتخاب قطعات سازگار و آزمایش کیفیت سیگنال پس از نصب، نقش مهمی در عملکرد سیستم دارند.
اگر قصد انتخاب یا ارتقای سیستم آنتن مرکزی ساختمان مسکونی را دارید، بهتر است پیش از خرید، مشخصات فنی پروژه و نیاز کاربران بررسی شود. این کار به انتخاب دقیق‌تر تجهیزات، کاهش هزینه‌های غیرضروری و ایجاد سیستمی قابل‌اعتماد برای استفاده روزمره کمک می‌کند.
