کابل کشی یکی از مهم ترین بخش های اجرای آنتن مرکزی در ساختمان های مسکونی، اداری و تجاری است. حتی اگر آنتن، آمپلی فایر و سایر تجهیزات سیستم از کیفیت مناسبی برخوردار باشند، کابل کشی نامناسب می تواند باعث افت سیگنال، ایجاد نویز، کاهش کیفیت تصویر و حتی قطع شدن برخی شبکه ها شود. به همین دلیل رعایت استاندارد کابل کشی آنتن مرکزی نقش مهمی در عملکرد پایدار این سیستم دارد.
در یک سیستم استاندارد، نوع کابل، امپدانس، مسیر عبور کابل، نحوه اتصال فیش ها، استفاده از اسپلیتر و تپ آف و همچنین طول مسیر باید متناسب با ساختار ساختمان انتخاب شود. هرگونه بی دقتی در این بخش می تواند باعث کاهش کیفیت سیگنال در واحدهای مختلف شود.
در ادامه با مهم ترین اصول و استانداردهای کابل کشی آنتن مرکزی و نکاتی که هنگام طراحی و اجرای این سیستم باید در نظر گرفته شود آشنا می شویم.

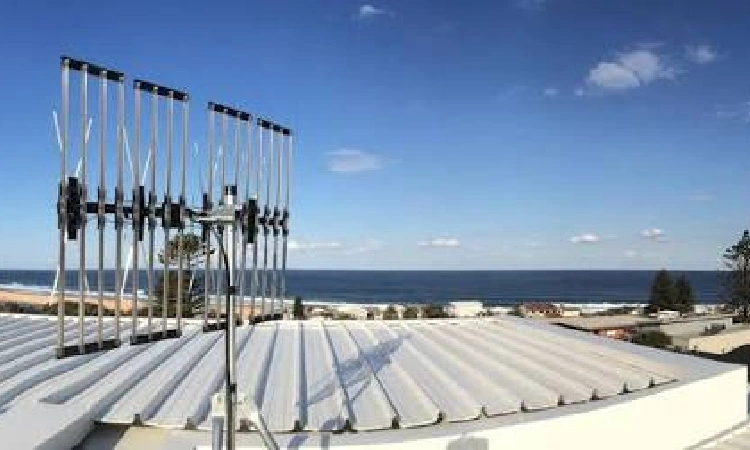

کابل کشی آنتن مرکزی به مجموعه مسیرهایی گفته می شود که سیگنال دریافتی از آنتن را از تجهیزات مرکزی به واحدها و پریزهای آنتن منتقل می کنند.
در ساختمان های چندواحدی، معمولاً سیگنال ابتدا توسط آنتن دریافت شده و پس از تقویت و پردازش، از طریق شبکه توزیع به طبقات و واحدهای مختلف ارسال می شود. بنابراین کابل ها در تمام این مسیر نقش انتقال دهنده سیگنال را دارند.
استفاده از کابل بی کیفیت یا اجرای نادرست کابل کشی می تواند باعث افت سیگنال، افزایش نویز، ایجاد برفک یا اختلال در تصویر و کاهش کیفیت شبکه های دیجیتال شود.
در سیستم های دیجیتال نیز ممکن است کاربر به جای مشاهده تصویر ضعیف، با قطع و وصل شدن تصویر یا از دست رفتن کامل برخی شبکه ها مواجه شود.
اصلاح کابل کشی آنتن مرکزی پس از اتمام ساختمان معمولاً دشوار و پرهزینه است. به همین دلیل بهتر است مسیرها و تجهیزات شبکه از همان مرحله طراحی ساختمان مشخص شوند.
کابل کشی اصولی علاوه بر کاهش مشکلات فنی، امکان تعمیر، عیب یابی و توسعه سیستم را نیز ساده تر می کند.
برای اجرای استاندارد کابل کشی آنتن مرکزی باید چند اصل مهم رعایت شود. انتخاب کابل مناسب، جلوگیری از خم های شدید، کاهش اتصالات اضافی و طراحی صحیح مسیر توزیع از مهم ترین این موارد هستند.
کابل مورد استفاده در سیستم آنتن مرکزی باید از نوع کواکسیال 75 اهم باشد. این نوع کابل برای انتقال سیگنال های تلویزیونی و RF طراحی شده است.
کابل های کواکسیال با کیفیت دارای رسانای مناسب، شیلد مؤثر و عایق استاندارد هستند و می توانند از ورود نویز خارجی به مسیر سیگنال جلوگیری کنند.
کیفیت شیلد کابل اهمیت زیادی دارد
شیلد کابل وظیفه محافظت از سیگنال در برابر تداخلات الکترومغناطیسی را بر عهده دارد. در ساختمان هایی که کابل آنتن در کنار کابل برق، تجهیزات الکترونیکی یا منابع نویز قرار می گیرد، کیفیت شیلد اهمیت بیشتری پیدا می کند.
به همین دلیل در پروژه های ساختمانی بهتر است از کابل کواکسیال استاندارد و دارای شیلد مناسب استفاده شود.
از کابل های آسیب دیده استفاده نکنید
پارگی روکش، له شدگی، آسیب به شیلد یا خم کردن بیش از حد کابل می تواند ویژگی های الکتریکی آن را تغییر دهد.
بنابراین هنگام نصب باید از وارد کردن فشار مکانیکی شدید به کابل جلوگیری شود.
یکی از نکات مهم در استاندارد کابل کشی آنتن مرکزی، جدا کردن مسیر کابل آنتن از کابل های برق است. عبور موازی و طولانی مدت کابل کواکسیال در کنار کابل برق می تواند احتمال ایجاد تداخل را افزایش دهد.
بهتر است مسیر کابل آنتن و کابل برق تا حد امکان از یکدیگر جدا باشند. اگر ناچار به عبور کابل ها از یک نقطه هستید، عبور متقاطع و کوتاه معمولاً بهتر از موازی کردن طولانی مسیرهاست.
کابل های برق و تجهیزات الکتریکی می توانند میدان های الکترومغناطیسی ایجاد کنند. اگر کابل کواکسیال دارای شیلد ضعیف باشد یا مسیر آن به شکل نامناسبی اجرا شده باشد، این تداخل می تواند روی سیگنال اثر بگذارد.
نتیجه ممکن است به صورت نویز، افت کیفیت یا اختلال در دریافت برخی فرکانس ها مشاهده شود.
نحوه صحیح عبور کابل در ساختمان
مسیر کابل کشی باید تا حد امکان کوتاه، مستقیم و قابل دسترسی باشد. استفاده از مسیرهای پیچیده و ایجاد خم های متعدد می تواند اجرای سیستم را دشوار کرده و احتمال آسیب به کابل را افزایش دهد.
از خم کردن شدید کابل خودداری کنید
کابل کواکسیال نباید با زاویه بسیار تند خم شود. شعاع خم مناسب به نوع و مشخصات کابل بستگی دارد و باید دستورالعمل سازنده رعایت شود.
خم شدید می تواند ساختار داخلی کابل را تغییر داده و باعث افزایش افت سیگنال شود.
فشار دادن کابل در گوشه های دیوار، فشردن آن زیر تجهیزات یا استفاده بیش از حد از بست ها می تواند به ساختار کابل آسیب بزند.
کابل باید بدون کشش و فشار غیرضروری نصب شود.

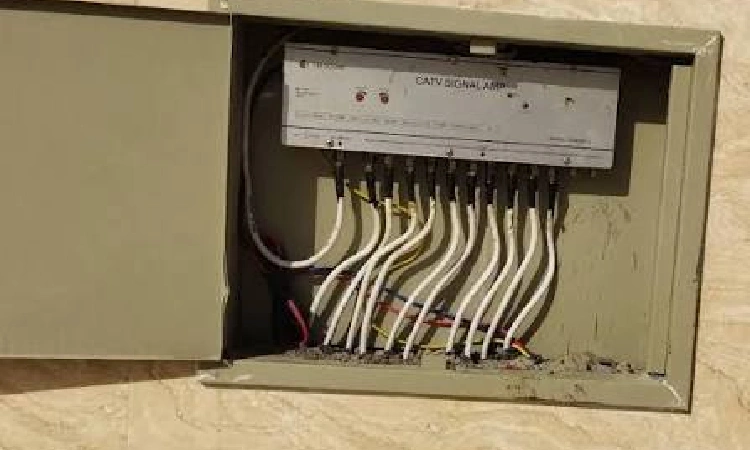

در ساختمان های چندطبقه نمی توان سیگنال آنتن را بدون برنامه بین تعداد زیادی واحد تقسیم کرد. برای این کار از تجهیزاتی مانند اسپلیتر، تپ آف و تقسیم کننده های مناسب استفاده می شود.
انتخاب این تجهیزات باید بر اساس تعداد خروجی ها، افت سیگنال و ساختار شبکه انجام شود.
اسپلیتر چیست؟
اسپلیتر یا تقسیم کننده، سیگنال ورودی را به چند خروجی تقسیم می کند. با افزایش تعداد خروجی ها، معمولاً مقداری افت سیگنال نیز ایجاد می شود.
به همین دلیل استفاده بی رویه از اسپلیترها می تواند باعث ضعیف شدن سیگنال در انتهای شبکه شود.
تپ آف چه کاربردی دارد؟
تپ آف برای توزیع کنترل شده سیگنال در شبکه های آنتن مرکزی استفاده می شود و به خصوص در ساختمان های چندطبقه کاربرد زیادی دارد.
در یک سیستم طراحی شده، میزان افت هر بخش باید محاسبه شود تا سیگنال در واحدهای مختلف تا حد امکان متعادل باقی بماند.
هر کابل کواکسیال مقداری افت سیگنال دارد. این افت معمولاً با افزایش طول کابل بیشتر می شود و به فرکانس سیگنال نیز وابسته است.
به همین دلیل در ساختمان های بزرگ باید پیش از اجرای کابل کشی، طول مسیرها و مشخصات کابل محاسبه شوند.
هرچه مسیر انتقال طولانی تر شود، افت سیگنال بیشتر خواهد شد. البته میزان افت دقیق به نوع کابل، فرکانس و کیفیت ساخت آن بستگی دارد.
در صورت زیاد بودن طول مسیر، ممکن است استفاده از تجهیزات تقویت کننده مناسب در طراحی سیستم ضروری باشد.
خیر. آمپلی فایر می تواند سیگنال را تقویت کند، اما نمی تواند تمام مشکلات ناشی از کابل کشی اشتباه را برطرف کند.
اگر کابل آسیب دیده باشد، اتصالات نامناسب باشند یا نویز وارد مسیر شده باشد، تقویت سیگنال حتی ممکن است نویز موجود را نیز بیشتر کند. بنابراین ابتدا باید کابل کشی اصولی انجام شود و سپس در صورت نیاز از تقویت کننده استفاده شود.
استاندارد اتصال فیش و کانکتور آنتن
یکی دیگر از بخش های مهم کابل کشی آنتن مرکزی، اتصال صحیح فیش ها و کانکتورهاست. حتی اگر بهترین کابل استفاده شود، اتصال ضعیف یا شل می تواند باعث افت سیگنال شود.
اتصال فیش باید محکم و اصولی باشد
رسانای مرکزی کابل باید به شکل صحیح به بخش مربوط به کانکتور متصل شود و شیلد نیز نباید با هادی مرکزی تماس داشته باشد.
اتصال ناقص می تواند باعث قطعی، افت سیگنال یا ناپایداری دریافت شبکه ها شود.
از اتصالات اضافی خودداری کنید
هر اتصال اضافی در مسیر می تواند باعث افت سیگنال یا ایجاد نقطه ضعف در شبکه شود. بنابراین بهتر است طول کابل ها تا حد امکان متناسب با مسیر واقعی انتخاب شود و از اتصال چند تکه کابل به یکدیگر خودداری شود.

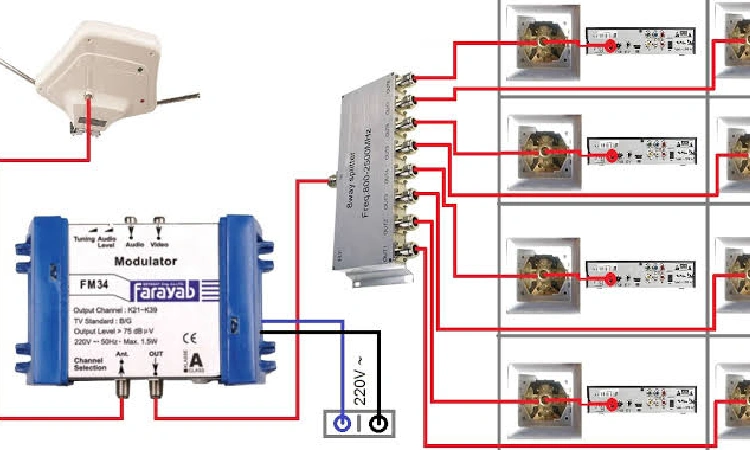

در ساختمان های چندطبقه، طراحی شبکه باید به شکلی انجام شود که سیگنال در طبقات مختلف با افت کنترل شده توزیع شود.
معمولاً شبکه از یک نقطه مرکزی شروع شده و پس از عبور از تجهیزات توزیع، سیگنال را به طبقات و واحدها منتقل می کند.
در این نوع ساختمان ها، تعداد طبقات، تعداد واحدها، فاصله واحدها از تجهیزات مرکزی و طول مسیر کابل ها باید هنگام طراحی در نظر گرفته شود.
برخی اشتباهات می توانند حتی یک سیستم آنتن مرکزی با تجهیزات باکیفیت را با مشکل مواجه کنند. مهم ترین موارد عبارت اند از:
رفع این مشکلات در مراحل اولیه اجرا بسیار ساده تر از زمانی است که ساختمان به بهره برداری رسیده باشد.
برای اجرای یک سیستم اصولی، ابتدا باید تعداد واحدها و پریزهای مورد نیاز مشخص شود. سپس مسیر اصلی کابل ها، محل نصب تجهیزات مرکزی و نقاط تقسیم سیگنال تعیین می شوند.
در مرحله بعد، کابل مناسب و تجهیزات توزیع بر اساس ساختار ساختمان انتخاب شده و میزان افت احتمالی محاسبه می شود. در نهایت نیز تمام اتصالات باید بررسی و کیفیت سیگنال در خروجی های مختلف تست شود.
استاندارد کابل کشی آنتن مرکزی فقط به انتخاب یک کابل مناسب محدود نمی شود؛ بلکه تمام مراحل طراحی، انتخاب تجهیزات، اجرای مسیر، اتصال کانکتورها و تست نهایی را شامل می شود.
کابل کشی یکی از اصلی ترین بخش های سیستم آنتن مرکزی است و کیفیت اجرای آن تأثیر مستقیمی بر کیفیت دریافت شبکه ها دارد. استفاده از کابل کواکسیال 75 اهم مناسب، توجه به کیفیت شیلد، دور نگه داشتن کابل از مسیرهای برق، جلوگیری از خم و آسیب کابل، کاهش اتصالات اضافی و انتخاب صحیح تجهیزات توزیع از مهم ترین اصول استاندارد کابل کشی آنتن مرکزی هستند.
در ساختمان های چندواحدی نیز بهتر است پیش از اجرای سیستم، مسیر کابل ها و میزان افت سیگنال به طور دقیق طراحی شود. در نهایت، تست سیگنال در واحدها و پریزهای مختلف می تواند مشخص کند که شبکه توزیع به شکل صحیح اجرا شده است یا خیر.
بهترین کابل برای آنتن مرکزی چیست؟
کابل کواکسیال 75 اهم با کیفیت مناسب و شیلد مؤثر، انتخاب رایج برای سیستم های آنتن مرکزی است. مشخصات دقیق کابل باید بر اساس طول مسیر و شرایط پروژه انتخاب شود.
آیا می توان کابل آنتن مرکزی را کنار کابل برق نصب کرد؟
بهتر است مسیر کابل آنتن و برق تا حد امکان جدا باشد. عبور طولانی و موازی این دو کابل می تواند احتمال ایجاد تداخل را افزایش دهد.
آیا طول کابل روی کیفیت سیگنال آنتن تأثیر دارد؟
بله. با افزایش طول کابل، افت سیگنال نیز افزایش پیدا می کند. میزان این افت به مشخصات کابل و فرکانس سیگنال بستگی دارد.
