سیستم آنتن مرکزی یکی از راهکارهای مناسب برای دریافت و توزیع سیگنال تلویزیونی در ساختمان های مسکونی، اداری و تجاری است. در این سیستم، به جای نصب یک آنتن جداگانه برای هر واحد، سیگنال از طریق یک مجموعه تجهیزات دریافت، تقویت و توزیع شده و سپس به تلویزیون های واحدهای مختلف منتقل می شود.
عملکرد مناسب این سیستم تا حد زیادی به انتخاب صحیح تجهیزات موردنیاز آنتن مرکزی بستگی دارد. نوع آنتن، تقویت کننده، تقسیم کننده، کابل کواکسیال، پریز و سایر تجهیزات باید متناسب با تعداد واحدها، فاصله مسیر کابل کشی و میزان سیگنال دریافتی انتخاب شوند.
برای راه اندازی یک سیستم استاندارد، تجهیزات مختلفی مورد استفاده قرار می گیرند که هرکدام وظیفه مشخصی دارند. مهم ترین تجهیزات موردنیاز آنتن مرکزی عبارت اند از:
البته همه ساختمان ها به تمام این تجهیزات نیاز ندارند و انتخاب آن ها باید بر اساس ساختار سیستم انجام شود.
۱. آنتن مرکزی
آنتن مهم ترین بخش سیستم دریافت سیگنال است. این قطعه در محل مناسبی مانند پشت بام نصب می شود و وظیفه دریافت امواج تلویزیونی را بر عهده دارد.
انتخاب آنتن باید بر اساس شرایط منطقه، فاصله از فرستنده، موانع موجود در اطراف ساختمان و قدرت سیگنال انجام شود. استفاده از آنتن نامناسب حتی در صورت داشتن تقویت کننده قدرتمند نیز نمی تواند کیفیت مطلوبی ایجاد کند.
در ساختمان های چندواحدی، معمولاً از آنتنی استفاده می شود که بتواند سیگنال موردنیاز سیستم را با کیفیت مناسب دریافت کند.

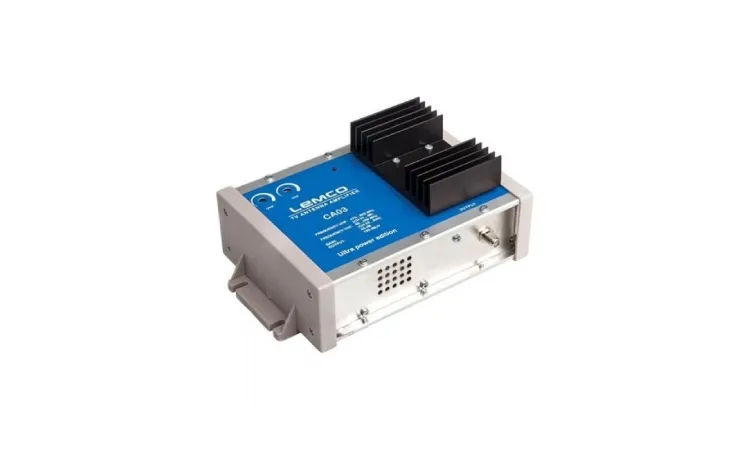

۲. تقویت کننده آنتن مرکزی
تقویت کننده یا آمپلی فایر یکی از مهم ترین تجهیزات موردنیاز آنتن مرکزی است. سیگنال هنگام عبور از کابل و تجهیزات مختلف ممکن است دچار افت شود. تقویت کننده با افزایش سطح سیگنال، امکان انتقال مناسب آن به واحدهای مختلف را فراهم می کند.
قدرت تقویت کننده باید متناسب با تعداد خروجی ها و میزان افت سیگنال انتخاب شود. استفاده از یک آمپلی فایر بیش از اندازه قدرتمند نیز همیشه نتیجه بهتری ایجاد نمی کند و در برخی شرایط ممکن است باعث اشباع یا ایجاد اختلال در سیگنال شود.

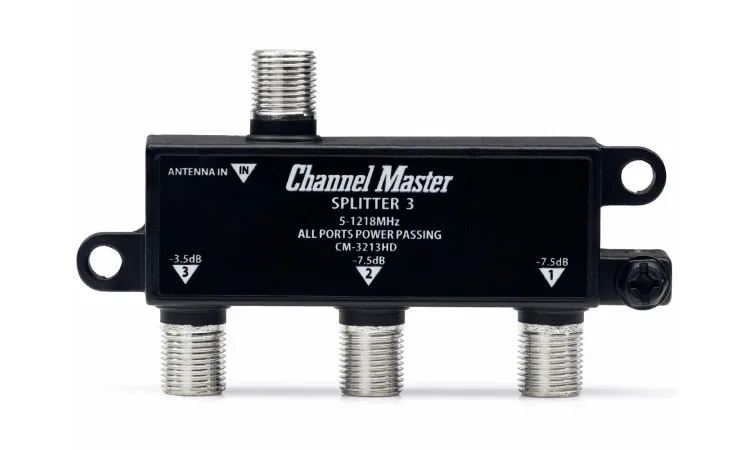

۳. اسپلیتر یا تقسیم کننده
اسپلیتر وظیفه تقسیم سیگنال ورودی بین چند مسیر را دارد. برای مثال، در یک ساختمان چندطبقه ممکن است سیگنال اصلی بین چند مسیر یا طبقه تقسیم شود.
اسپلیترها در مدل های مختلفی مانند دو خروجی، سه خروجی، چهار خروجی و بیشتر تولید می شوند. هنگام انتخاب اسپلیتر باید به تعداد خروجی ها و میزان افت سیگنال هر خروجی توجه کرد.
هرچه تعداد تقسیم ها بیشتر شود، افت سیگنال نیز اهمیت بیشتری پیدا می کند؛ به همین دلیل طراحی صحیح مسیر توزیع اهمیت زیادی دارد.
۴. تپ آف آنتن مرکزی
تپ آف یا Tap یکی دیگر از تجهیزات مورد استفاده در برخی سیستم های آنتن مرکزی است. این قطعه برای برداشت بخشی از سیگنال از مسیر اصلی و انتقال آن به یک یا چند واحد مورد استفاده قرار می گیرد.
تپ آف ها معمولاً در سیستم هایی کاربرد دارند که توزیع سیگنال به صورت طبقه به طبقه یا در چند مسیر انجام می شود. انتخاب مقدار مناسب تضعیف تپ آف اهمیت زیادی دارد، زیرا باید سیگنال بین واحدها تا حد امکان متعادل باقی بماند.
۵. کابل کواکسیال
کابل کواکسیال مسیر انتقال سیگنال از آنتن به تجهیزات مرکزی و سپس به تلویزیون هاست. کیفیت کابل می تواند تأثیر مستقیمی بر میزان افت سیگنال داشته باشد.
در اجرای آنتن مرکزی باید از کابل کواکسیال مناسب استفاده شود و مسیر کابل کشی نیز تا حد امکان اصولی باشد. طول زیاد کابل، اتصالات نامناسب، خم شدگی شدید و استفاده از کابل بی کیفیت می تواند موجب افزایش افت و کاهش کیفیت تصویر شود.
به همین دلیل در زمان برآورد تجهیزات موردنیاز آنتن مرکزی، مقدار و کیفیت کابل نیز باید در نظر گرفته شود.
۶. پریز آنتن
پریز آنتن آخرین بخش مسیر انتقال سیگنال در بسیاری از واحدهاست. این قطعه روی دیوار نصب شده و امکان اتصال کابل تلویزیون به سیستم آنتن مرکزی را فراهم می کند.
پریزها در مدل های مختلفی تولید می شوند و بسته به نوع سیستم ممکن است دارای خروجی تلویزیون، رادیو یا سایر سیگنال ها باشند.
استفاده از پریز مناسب و نصب صحیح آن می تواند از ایجاد افت یا اختلال غیرضروری در مسیر سیگنال جلوگیری کند.
۷. فیش و کانکتور
برای اتصال کابل کواکسیال به آنتن، آمپلی فایر، اسپلیتر، پریز و سایر تجهیزات به فیش و کانکتور مناسب نیاز است.
اتصالات ضعیف یا غیراصولی یکی از دلایل رایج افت کیفیت سیگنال در سیستم های آنتن مرکزی هستند. بنابراین علاوه بر انتخاب تجهیزات اصلی، کیفیت اتصالات و نحوه نصب آن ها نیز باید مورد توجه قرار گیرد.
۸. منبع تغذیه
تقویت کننده های آنتن مرکزی برای کار کردن به برق نیاز دارند. منبع تغذیه وظیفه تأمین برق موردنیاز تجهیزات فعال سیستم را بر عهده دارد.
نوع منبع تغذیه باید با آمپلی فایر و تجهیزات مورد استفاده سازگار باشد. در برخی سیستم ها منبع تغذیه در کنار تجهیزات اصلی و در محل مشخصی نصب می شود تا دسترسی برای بررسی و تعمیرات نیز آسان باشد.
۹. میکسر و تجهیزات ترکیب سیگنال
در بعضی پروژه ها ممکن است لازم باشد سیگنال های مختلف با یکدیگر ترکیب شوند. در چنین شرایطی از تجهیزات مخصوص ترکیب سیگنال مانند میکسر استفاده می شود.
این تجهیزات در همه سیستم های آنتن مرکزی ضروری نیستند و استفاده از آن ها به نوع سیگنال ها و طراحی شبکه بستگی دارد.
انتخاب تجهیزات موردنیاز آنتن مرکزی نباید تنها بر اساس تعداد واحدهای ساختمان انجام شود. چند عامل مهم باید قبل از خرید تجهیزات بررسی شوند.
تعداد واحدهای ساختمان
هرچه تعداد واحدها بیشتر باشد، تعداد خروجی ها و مسیرهای توزیع نیز افزایش پیدا می کند. بنابراین سیستم یک ساختمان چهار واحدی با یک ساختمان چندین طبقه از نظر تجهیزات موردنیاز یکسان نیست.
تعداد تلویزیون ها
در برخی ساختمان ها هر واحد ممکن است بیش از یک تلویزیون داشته باشد. بنابراین هنگام طراحی سیستم باید تعداد واقعی نقاط دریافت سیگنال مشخص شود.
طول کابل کشی
مسافت بین آنتن، آمپلی فایر و تلویزیون ها روی میزان افت سیگنال تأثیر دارد. ساختمان هایی با مسیر کابل کشی طولانی معمولاً به طراحی دقیق تری نیاز دارند.
قدرت سیگنال ورودی
قبل از انتخاب تقویت کننده بهتر است قدرت سیگنال دریافتی بررسی شود. تقویت کننده برای جبران افت سیگنال استفاده می شود و نباید به عنوان راه حل تمام مشکلات دریافت سیگنال در نظر گرفته شود.
تعداد تقسیم ها
تعداد اسپلیترها، تپ آف ها و سایر نقاط تقسیم باید در طراحی سیستم مشخص شود. تقسیم بیش از حد سیگنال می تواند افت قابل توجهی ایجاد کند.
لزوم استفاده از آمپلی فایر به شرایط سیستم بستگی دارد. اگر سیگنال دریافتی مناسب باشد و تعداد واحدها و طول کابل کشی کم باشد، ممکن است نیاز به تقویت زیاد وجود نداشته باشد.
اما در ساختمان های بزرگ، مسیرهای کابل کشی طولانی یا سیستم هایی با تعداد خروجی زیاد، استفاده از تقویت کننده مناسب می تواند برای جبران افت سیگنال ضروری باشد.
بنابراین بهتر است آمپلی فایر بر اساس اندازه گیری و طراحی سیستم انتخاب شود، نه صرفاً بر اساس تعداد واحدها.
حتی بهترین تجهیزات در صورت طراحی نادرست نمی توانند عملکرد مطلوبی داشته باشند. در یک سیستم استاندارد باید مسیر ورود سیگنال، محل نصب آمپلی فایر، تعداد تقسیم ها، طول کابل ها و میزان افت هر بخش مشخص شود.
هدف از طراحی صحیح این است که سیگنال در نقاط مختلف ساختمان تا حد امکان متعادل باشد. اگر یک واحد سیگنال بسیار قوی و واحد دیگری سیگنال ضعیفی دریافت کند، احتمالاً سیستم به تنظیم یا طراحی مجدد نیاز دارد.
انتخاب نادرست تجهیزات موردنیاز آنتن مرکزی می تواند مشکلات مختلفی ایجاد کند، از جمله:
به همین دلیل، خرید تجهیزات بدون توجه به ساختار ساختمان و مشخصات فنی سیستم توصیه نمی شود.
برای اجرای یک سیستم استاندارد، تجهیزات موردنیاز آنتن مرکزی شامل آنتن، تقویت کننده، اسپلیتر، تپ آف، کابل کواکسیال، پریز، فیش و کانکتور و در برخی پروژه ها تجهیزات دیگری مانند منبع تغذیه و میکسر است.
تعداد و نوع این تجهیزات به عواملی مانند تعداد واحدها، تعداد تلویزیون ها، طول کابل کشی، قدرت سیگنال ورودی و نحوه توزیع سیگنال بستگی دارد. بنابراین پیش از خرید تجهیزات، بهتر است ساختار ساختمان و مسیرهای انتقال سیگنال به طور دقیق بررسی شود تا از افت سیگنال و هزینه های اضافی جلوگیری شود.
مهم ترین تجهیزات موردنیاز آنتن مرکزی چیست؟
آنتن، تقویت کننده، اسپلیتر، کابل کواکسیال، پریز آنتن، فیش و کانکتور از مهم ترین تجهیزات هستند. بسته به طراحی سیستم ممکن است تپ آف، منبع تغذیه و تجهیزات دیگری نیز مورد نیاز باشد.
آیا برای آنتن مرکزی حتماً به تقویت کننده نیاز است؟
خیر. استفاده از تقویت کننده به قدرت سیگنال ورودی، تعداد خروجی ها، طول کابل کشی و میزان افت سیستم بستگی دارد.
آیا کیفیت کابل روی آنتن مرکزی تأثیر دارد؟
بله. کابل کواکسیال بخش مهمی از مسیر انتقال سیگنال است و کیفیت پایین کابل یا اتصالات نامناسب می تواند باعث افزایش افت و کاهش کیفیت دریافت شود.
