در سیستم های انتقال سیگنال تلویزیونی و ماهواره ای، مواجهه با افت کیفیت و ضعف در دریافت تصاویر یکی از چالش برانگیزترین وظایف تکنسین های فنی است. عیب یابی افت سیگنال آنتن مرکزی نیازمند یک رویکرد سیستماتیک و گام به گام است تا از اتلاف وقت و تعویض بی دلیل تجهیزات جلوگیری شود.
در پروژه های بزرگ، به دلیل پیچیدگی شبکه کواکسیال و تعدد تجهیزات میانی، ردیابی منشا افت سیگنال می تواند به یک پروسه فرسایشی تبدیل شود، مگر اینکه تکنسین بداند دقیقا از کجا شروع کند و چه پارامترهایی را اندازه گیری نماید. افت سیگنال لزوما به معنای خرابی یک قطعه نیست، بلکه می تواند ناشی از طراحی غلط، نصب غیر اصولی و یا حتی فرسودگی تدریجی کابل ها در اثر شرایط جوی باشد.
عیب یابی افت سیگنال آنتن مرکزی زمانی موفقیت آمیز خواهد بود که مجری بتواند تفاوت بین ضعف در “سطح قدرت” و افت در “کیفیت دیجیتال” را به درستی تشخیص دهد. این مقاله از یوروتک ایران نقشه راهی برای شناسایی و رفع مشکلات سیگنالی ارائه می دهد تا متخصصان این حوزه بتوانند با دقت و سرعت بالاتری به پایداری شبکه دست یابند.
مقاله آشنایی با اجزای آنتن مرکزی

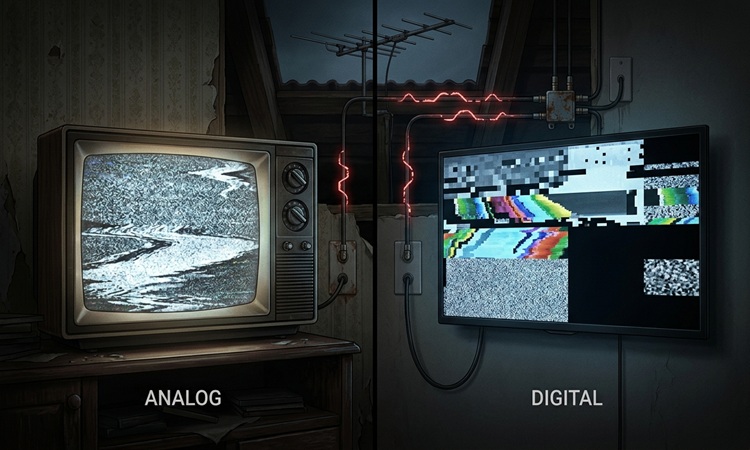

اولین قدم در عیب یابی افت سیگنال آنتن مرکزی، تحلیل دقیق رفتاری است که سیستم از خود نشان می دهد. نوع خرابی و نحوه نمایش آن روی صفحه تلویزیون می تواند سرنخ های ارزشمندی در مورد محل وقوع مشکل در اختیار ما بگذارد.
برخلاف سیستم های آنالوگ که با ضعیف شدن سیگنال تصویر برفکی می شد، در سیستم های دیجیتال امروزی با پدیده ای به نام “دیواره مرگ” مواجه هستیم که در آن سیگنال یا وجود دارد و یا به طور کامل قطع می شود.
یکی از نشانه های اولیه در عیب یابی افت سیگنال آنتن مرکزی، کاهش شفافیت و وضوح در برخی شبکه های خاص است. در این حالت ممکن است سیگنال های با فرکانس پایین تر به خوبی دریافت شوند، اما شبکه های HD با رزولوشن بالا دچار افت کیفیت محسوس شوند.
این مسئله معمولا نشان دهنده افت در پهنای باند بالاتر است که می تواند ناشی از کابل کشی های طولانی یا استفاده از کابل های کواکسیال با شیلدینگ ضعیف باشد. در چنین شرایطی، قدرت سیگنال ممکن است در ظاهر کافی به نظر برسد، اما پارامترهای کیفی مانند نسبت سیگنال به نویز (SNR) در محدوده بحرانی قرار دارند.
شایع ترین گزارش در عیب یابی افت سیگنال آنتن مرکزی، شطرنجی شدن تصویر یا اصطلاحا پیکسل شدن است. این اتفاق زمانی رخ می دهد که نرخ خطای بیت (BER) از حد مجاز فراتر رود. اگر این مشکل در تمام واحدها به صورت همزمان رخ دهد، منبع خرابی احتمالا در بخش پشت بام یا آمپلی فایر مرکزی است.
اما اگر فقط یک واحد خاص دچار پیکسل شدن شود، عیب یابی افت سیگنال آنتن مرکزی باید بر روی مسیر کابل کشی آن واحد یا پریز مربوطه متمرکز شود. نفوذ آب به داخل کابل ها یا شل بودن فیش های F در مسیر، از عوامل اصلی این قطع و وصل های آزاردهنده هستند.
در بسیاری از مجتمع های بزرگ، برخی واحدها تصویری بی نقص دارند در حالی که واحدهای دیگر با ضعف شدید مواجه هستند. این ناهماهنگی، عیب یابی افت سیگنال آنتن مرکزی را به سمت بررسی “بالانس شبکه” سوق می دهد. عدم استفاده از تپ آف های با افت متناسب در طبقات مختلف باعث می شود که سیگنال در طبقات نزدیک به مرکز بسیار قوی و در طبقات انتهایی بسیار ضعیف باشد.
در این سناریو، تکنسین باید تراز سیگنال را در نقاط مختلف رایزر تست کند تا متوجه شود در کدام مرحله افت غیرمجاز رخ داده است.
برای تسهیل در عیب یابی افت سیگنال آنتن مرکزی، بهتر است کل سیستم را به چهار بلوک اصلی تقسیم کنیم. این تقسیم بندی کمک می کند تا با حذف احتمالات در هر بخش، سریع تر به نقطه بحرانی برسیم.
این بخش شامل آنتن هوایی، دیش، LNB و کابل های ارتباطی تا رک مرکزی است. در عیب یابی افت سیگنال آنتن مرکزی، اگر ورودی سیستم مشکل داشته باشد، تمام خروجی ها نیز با افت مواجه می شوند.
جابجایی دیش بر اثر باد، سوختن ال ان بی بر اثر رطوبت و یا اکسید شدن اتصالات بیرونی از عوامل اصلی ضعف در این مرحله هستند.
آمپلی فایرها قلب تپنده سیستم هستند. در عیب یابی افت سیگنال آنتن مرکزی، خرابی منبع تغذیه آمپلی فایر یا تنظیم نادرست بهره (Gain) می تواند باعث افت شدید شود. گاهی اوقات تقویت بیش از حد سیگنال نیز باعث ایجاد نویز و در هم ریختگی سیگنال می شود که در ظاهر شبیه به افت سیگنال است اما ریشه در “اشباع” مدار دارد.
مقاله آشنایی با عملکرد آمپلی فایر آنتن مرکزی
کابل های اصلی رایزر، اسپلیترها، تپ آف ها و مولتی سوییچ ها در این دسته قرار می گیرند. عیب یابی افت سیگنال آنتن مرکزی در این بخش بسیار زمان بر است. استفاده از قطعات پسیو بی کیفیت که افت عبوری زیادی دارند، می تواند در طول مسیر رایزر، انرژی سیگنال را کاملا تخلیه کند.
پرییزهای دیواری، کابل های رابط بین پریز و تلویزیون و در نهایت تیونر خود دستگاه در این مرحله بررسی می شوند. بسیاری از موارد عیب یابی افت سیگنال آنتن مرکزی در نهایت به یک پریز دیواری زنگ زده یا کابل رابط نامرغوب ختم می شود که به راحتی قابل رفع است.
در این جدول دلایل افت سیگنال معرفی شده و نشانه های بارز افت سیگنال را در هر یک از بخش های شبکه مورد بررسی قرار می دهیم.
| بخش شبکه | عوامل خرابی احتمالی | نشانه بارز | اولویت بررسی |
| دریافت (Headend) | تنظیم نبودن دیش / خرابی LNB | قطع کلی یا ضعف در تمام واحدها | اول |
| تقویت (Processing) | سوختن آمپلی فایر / نوسان برق | نویز شدید و کاهش سطح دسی بل | دوم |
| توزیع (Distribution) | خرابی مولتی سوییچ / افت کابل | قطعی در یک شاخه یا طبقه خاص | سوم |
| خروجی (User side) | خرابی پریز / کابل رابط ضعیف | مشکل فقط در یک تلویزیون واحد | چهارم |

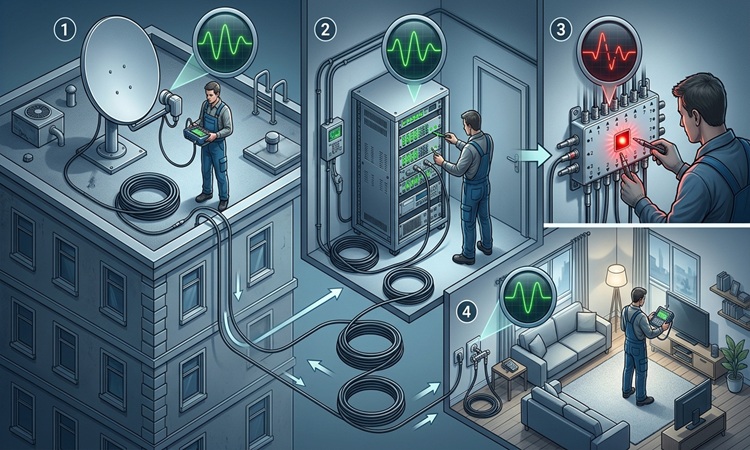

یک قانون طلایی در عیب یابی افت سیگنال آنتن مرکزی وجود دارد: “همیشه از منبع شروع کنید”. با اطمینان از صحت سیگنال در هر مرحله، می توان دایره جستجو را تنگ تر کرد.
اولین حرکت در عیب یابی افت سیگنال آنتن مرکزی، اتصال مستقیم دستگاه تستر به خروجی LNB یا آنتن است. اگر در این نقطه سیگنال ضعیف باشد، مشکل فیزیکی در تنظیمات یا خود قطعه دریافت کننده است. پارامتر MER در این نقطه باید در بالاترین سطح ممکن باشد.
اگر سیگنال در اینجا عالی بود اما در ورودی رک مرکزی ضعیف شد، کابل های رابط بین پشت بام و رک دچار افت شده اند.
در مرحله بعدی عیب یابی افت سیگنال آنتن مرکزی، باید تراز سیگنال را قبل و بعد از آمپلی فایر مرکزی چک کرد. آمپلی فایر باید به مقدار مشخص شده در کاتالوگ خود (مثلا ۳۰ دسی بل)، سطح سیگنال را افزایش دهد.
اگر خروجی آمپلی فایر تفاوت چندانی با ورودی آن نداشت یا سیگنال خروجی دارای نویز زیادی بود، آمپلی فایر معیوب است و باید تعویض گردد.
مولتی سوییچ ها وظیفه تفکیک و رساندن سیگنال به واحدها را دارند. در عیب یابی افت سیگنال آنتن مرکزی، باید خروجی های مولتی سوییچ را به صورت تصادفی تست کرد. گاهی اوقات برخی از پورت های یک مولتی سوییچ می سوزند در حالی که پورت های دیگر سالم هستند.
اگر افت فقط در یک واحد خاص است، جابجا کردن پورت آن واحد روی مولتی سوییچ راهکار سریعی برای تست سلامت سوییچ است.
در نهایت، عیب یابی افت سیگنال آنتن مرکزی به جعبه های تقسیم طبقات و پریزها می رسد. تست سیگنال در ورودی و خروجی تپ آف مشخص می کند که آیا افت در طول کابل رایزر رخ داده یا قطعه توزیع کننده دچار مشکل شده است. پریزهای دیواری آخرین نقطه ای هستند که باید از نظر اتصال صحیح مغزی و شیلد کابل بررسی شوند.
بدون ابزار، عیب یابی افت سیگنال آنتن مرکزی چیزی جز حدس و گمان نخواهد بود. یک تکنسین حرفه ای باید به تجهیزات اندازه گیری کالیبره شده مجهز باشد.
این ابزار اصلی ترین وسیله برای عیب یابی افت سیگنال آنتن مرکزی است. فیلد متر نه تنها قدرت سیگنال را بر حسب دسی بل نشان می دهد، بلکه پارامترهای کیفی مانند BER و MER را نیز تحلیل می کند. نمایش تصویر شبکه ها بر روی مانیتور دستگاه به تکنسین کمک می کند تا به صورت لحظه ای نتیجه تغییرات را مشاهده کند.
برای تشخیص قطع شدگی یا اتصال کوتاه در مسیرهای طولانی رایزر، تستر کابل ضروری است. در عیب یابی افت سیگنال آنتن مرکزی، گاهی اوقات کابل بر اثر کشش زیاد در هنگام لوله گذاری دچار قطعی داخلی می شود که فقط با تستر قابل شناسایی است.
این ابزار پیشرفته تر در عیب یابی افت سیگنال آنتن مرکزی برای شناسایی منابع نویز و تداخل فرکانسی مانند امواج LTE استفاده می شود. با مشاهده طیف فرکانسی، می توان فهمید که آیا یک فرکانس خاص توسط عامل خارجی سرکوب شده است یا خیر.
در این جدول ابزارهای عیب یابی را معرفی کرده و در مورد کاربری های آن ها در مراحل مختلف عیب یابی و تعمیر صحبت می کنیم:
| ابزار عیب یابی | مرحله مورد استفاده | کاربرد اصلی |
| سیگنال متر دیجیتال | تمام مراحل | اندازه گیری قدرت و کیفیت سیگنال |
| مولتی متر | منبع تغذیه و کابل | تست ولتاژ و پیوستگی شیلد |
| تستر کواکسیال | مسیر رایزر | پیدا کردن قطع شدگی یا شورت کابل |
| قطب نما و جی پی اس | پشت بام | تنظیم دقیق زاویه دیش و آنتن |

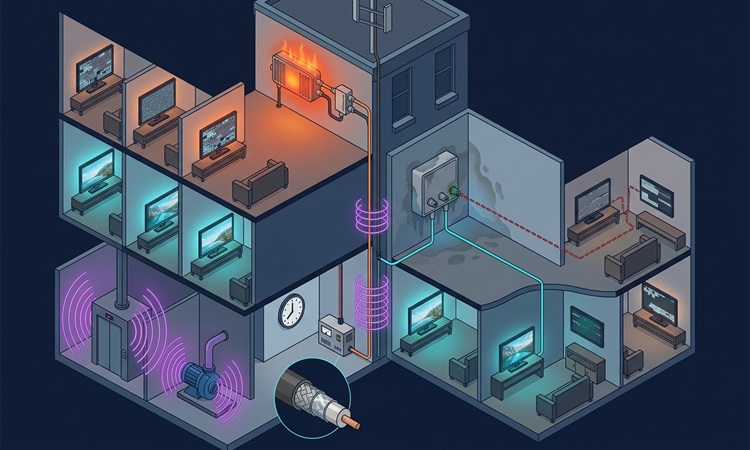

در ادامه عیب یابی افت سیگنال آنتن مرکزی، به بررسی چند مورد واقعی می پردازیم که اکثر نصابان با آن ها مواجه می شوند.
این سناریو در عیب یابی افت سیگنال آنتن مرکزی نشان دهنده پدیده ای بنام “Overload” یا سیگنال بیش از حد قوی است. اگر آمپلی فایر خیلی نزدیک به طبقات بالا باشد و بهره آن به درستی تنظیم نشده باشد، تیونر تلویزیون های طبقات بالا اشباع شده و تصویر قطع می شود.
در حالی که طبقات پایین تصویر خوبی دارند. راهکار، استفاده از تضعیف کننده (Attenuator) یا تنظیم اسلوپ آمپلی فایر است.
اگر در عیب یابی افت سیگنال آنتن مرکزی متوجه شدید که تمام واحدهای یک سمت ساختمان مشکل دارند، مشکل قطعا در اسپلیتر یا تپ آف تغذیه کننده آن شاخه است. نفوذ رطوبت به داخل جعبه تقسیم اصلی می تواند باعث اکسید شدن پورت خروجی مربوط به آن شاخه شود.
مقاله راهنمای جامع اسپلیتر و تپ آف
این یکی از سخت ترین موارد عیب یابی افت سیگنال آنتن مرکزی است. معمولا ناشی از تداخلات الکترومغناطیسی (مانند روشن شدن آسانسور یا پمپ آب) یا نوسانات برق شهر در ساعات پیک مصرف است. در این شرایط، استفاده از کابل های با فویل دوبل و شیلد متراکم تر و همچنین نصب استابلایزر برای منبع تغذیه آمپلی فایر توصیه می شود.
پس از عیب یابی افت سیگنال آنتن مرکزی و یافتن منشا مشکل، نوبت به اقدامات اصلاحی می رسد.
در ۹۰ درصد موارد عیب یابی افت سیگنال آنتن مرکزی، مشکل با اصلاح فیش ها حل می شود. استفاده از کانکتورهای فشاری (Compression) به جای فیش های پیچی معمولی، افت سیگنال را به حداقل می رساند. اطمینان از عدم تماس تارهای نازک شیلد با مغزی کابل، حیاتی ترین نکته در بستن فیش هاست.
در عیب یابی افت سیگنال آنتن مرکزی اگر مشخص شد مولتی سوییچ یا تپ آف سوخته است، نباید به دنبال تعمیر آن بود. این قطعات حساس هستند و بهترین راهکار، جایگزینی با قطعه ای از همان برند و با همان مشخصات فنی است تا توازن شبکه به هم نخورد.
گاهی اوقات سیستم سالم است اما به دلیل توسعه ساختمان یا اضافه شدن پریزهای جدید، تعادل آن به هم خورده است. در عیب یابی افت سیگنال آنتن مرکزی، بازبالانس شامل تنظیم مجدد پتانسیومترهای آمپلی فایر مرکزی و آمپلی فایرهای خط (Line Amps) است تا سیگنال در کل شبکه به صورت یکنواخت توزیع شود.
عیب یابی افت سیگنال آنتن مرکزی یک فرآیند تخصصی است که ترکیبی از دانش تئوری، ابزار دقیق و تجربه عملی را می طلبد. با پیروی از روش مرحله ای و تست نقاط بحرانی از منبع تا مصرف کننده، می توان سخت ترین خرابی ها را در کمترین زمان شناسایی کرد. کلید موفقیت در عیب یابی افت سیگنال آنتن مرکزی، عدم تعجیل و مستندسازی مقادیر اندازه گیری شده در هر مرحله است.
به یاد داشته باشید که یک سیستم استاندارد نه تنها به قطعات باکیفیت، بلکه به نگهداری و پایش مداوم نیاز دارد تا از افت تدریجی کیفیت جلوگیری شود. با رعایت اصول ذکر شده در این مقاله، شما می توانید به عنوان یک تکنسین خبره، پایداری و وضوح تصویر را به شبکه های آنتن مرکزی بازگردانید.
۱. چرا بعد از تعویض کابل، باز هم افت سیگنال داریم؟
در عیب یابی افت سیگنال آنتن مرکزی، اگر کابل جایگزین از نوع بی کیفیت (مغزی آلومینیوم با روکش مس) باشد یا طول کابل بیش از ۸۰ متر باشد، افت سیگنال همچنان باقی می ماند. کابل باید مس خالص باشد و در مسیرهای طولانی حتما از تقویت کننده میانی استفاده شود.
۲. نقش نویز LTE در افت سیگنال آنتن مرکزی چیست؟
امواج نسل چهارم موبایل فرکانس هایی بسیار نزدیک به شبکه های تلویزیونی دارند. اگر عیب یابی افت سیگنال آنتن مرکزی نشان دهد که فقط برخی فرکانس های بالا (UHF) مشکل دارند، احتمالا تداخل LTE وجود دارد. راهکار آن استفاده از فیلتر LTE در ورودی آمپلی فایر است.
۳. آیا اتصال کوتاه در یک واحد می تواند کل سیستم را مختل کند؟
بله، در سیستم های مولتی سوییچ، اگر کابل یک واحد اتصال کوتاه شود، منبع تغذیه سوییچ تحت فشار قرار گرفته و ممکن است ولتاژ ارسالی به LNB قطع شود که منجر به قطعی سیگنال در تمام واحدها می شود. در عیب یابی افت سیگنال آنتن مرکزی، جدا کردن تک تک خروجی ها از سوییچ راه تست این مورد است.
۴. پارامتر MER مهم تر است یا قدرت سیگنال (Power)؟
قطعا MER مهم تر است. قدرت سیگنال را می توان با آمپلی فایر بالا برد، اما اگر کیفیت (MER) پایین باشد، تقویت کردن آن فقط نویز را بیشتر می کند. در عیب یابی افت سیگنال آنتن مرکزی، هدف اصلی باید رساندن سیگنال با MER بالا به واحدها باشد.
۵. چطور بفهمیم کابل کواکسیال از داخل پوسیده است؟
در عیب یابی افت سیگنال آنتن مرکزی، اگر با تکان دادن کابل، سطح سیگنال روی تستر نوسان شدید داشته باشد یا اگر با بریدن سر کابل، مغزی مسی سیاه شده باشد، کابل دچار اکسیداسیون داخلی شده و کل کابل باید تعویض شود.
