نصب آنتن مرکزی برای بیمارستان ها یکی از بخش های مهم زیرساخت ارتباطی و رفاهی ساختمان های درمانی است. در بیمارستان ها، برخلاف ساختمان های مسکونی، تعداد گیرنده ها و تلویزیون ها معمولاً زیاد است و سیگنال باید در بخش های مختلف مانند اتاق های بستری، اتاق های انتظار، بخش های اداری، اتاق پزشکان و فضاهای عمومی با کیفیت مناسب توزیع شود. به همین دلیل استفاده از یک سیستم آنتن مرکزی استاندارد می تواند علاوه بر بهبود کیفیت تصویر، از نصب تعداد زیادی آنتن و تجهیزات جداگانه جلوگیری کند.
در طراحی و اجرای سیستم آنتن مرکزی بیمارستان باید عواملی مانند تعداد طبقات، تعداد گیرنده ها، طول مسیر کابل کشی، میزان افت سیگنال، نوع آنتن، آمپلی فایر، اسپلیترها و کیفیت کابل مورد توجه قرار گیرد. اجرای غیراصولی این سیستم می تواند باعث افت کیفیت تصویر، ایجاد نویز، قطع شدن شبکه ها و افزایش هزینه های تعمیر و نگهداری شود.
آنتن مرکزی بیمارستان یک سیستم یکپارچه برای دریافت و توزیع سیگنال تلویزیونی در بخش های مختلف ساختمان است. در این سیستم به جای اینکه برای هر تلویزیون یک آنتن مجزا نصب شود، سیگنال از طریق آنتن اصلی دریافت شده و پس از تقویت و تقسیم، از طریق شبکه ای از کابل های کواکسیال به گیرنده های مختلف منتقل می شود.
این سیستم معمولاً از اجزایی مانند آنتن، تقویت کننده، تقسیم کننده سیگنال، تپ آف، کابل کواکسیال، کانکتورها و پریزهای آنتن تشکیل می شود. در پروژه های بزرگ بیمارستانی ممکن است تجهیزات بیشتری برای کنترل سطح سیگنال و توزیع مناسب آن در طبقات و بخش های مختلف مورد استفاده قرار گیرد.
بیمارستان ها معمولاً ساختمان هایی بزرگ با طبقات متعدد، راهروهای طولانی و تعداد زیادی اتاق هستند. نصب آنتن های جداگانه برای هر بخش علاوه بر ایجاد ظاهر نامناسب، مدیریت و تعمیرات سیستم را دشوار می کند.
استفاده از آنتن مرکزی چند مزیت مهم دارد:
با نصب یک یا چند آنتن اصلی و توزیع سیگنال در ساختمان، دیگر نیازی به نصب آنتن جداگانه برای هر تلویزیون وجود ندارد.
افزایش کیفیت سیگنال
در یک سیستم استاندارد، سطح سیگنال در مسیرهای مختلف محاسبه شده و تجهیزات تقویت و تقسیم متناسب با نیاز پروژه انتخاب می شوند. این موضوع باعث می شود کیفیت تصویر در نقاط مختلف ساختمان پایدارتر باشد.
مدیریت ساده تر
یکی از مهم ترین مزایای آنتن مرکزی، متمرکز بودن تجهیزات است. در صورت بروز مشکل، تکنسین می تواند تجهیزات اصلی را در محل مشخصی بررسی و عیب یابی کند.
ظاهر منظم تر ساختمان
کابل کشی و تجهیزات آنتن مرکزی می توانند به صورت اصولی در مسیرهای تأسیساتی ساختمان اجرا شوند و از نصب تعداد زیادی آنتن و کابل کشی نامنظم جلوگیری کنند.
برای اجرای یک سیستم استاندارد، انتخاب تجهیزات باید بر اساس مشخصات ساختمان و تعداد گیرنده ها انجام شود.

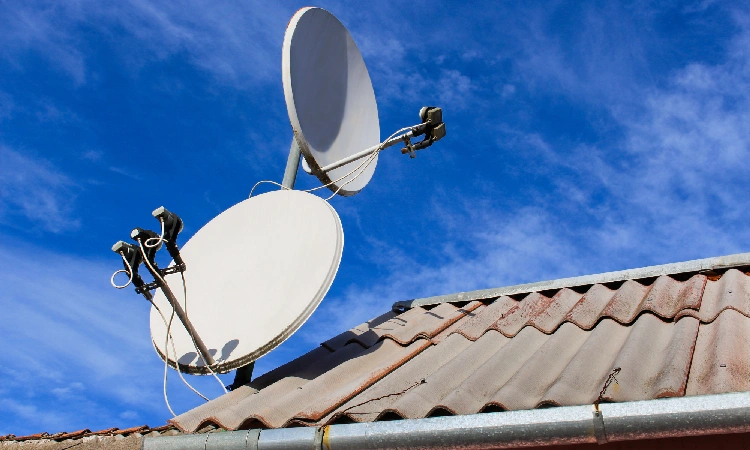

آنتن
آنتن وظیفه دریافت سیگنال های تلویزیونی را بر عهده دارد. نوع آنتن باید بر اساس موقعیت جغرافیایی بیمارستان، قدرت سیگنال منطقه و شرایط محیطی انتخاب شود.
در ساختمان های بزرگ ممکن است به دلیل شرایط دریافت سیگنال یا نیازهای پروژه، استفاده از تجهیزات تخصصی تر ضروری باشد.
هرچه تعداد گیرنده ها و طول مسیر کابل کشی افزایش پیدا کند، احتمال افت سیگنال بیشتر می شود. آمپلی فایر یا تقویت کننده می تواند برای جبران بخشی از این افت مورد استفاده قرار گیرد.
البته استفاده بیش از حد از تقویت کننده نیز مناسب نیست و می تواند باعث اشباع یا ایجاد اختلال در سیگنال شود. بنابراین میزان تقویت باید بر اساس اندازه گیری و محاسبات فنی انجام شود.

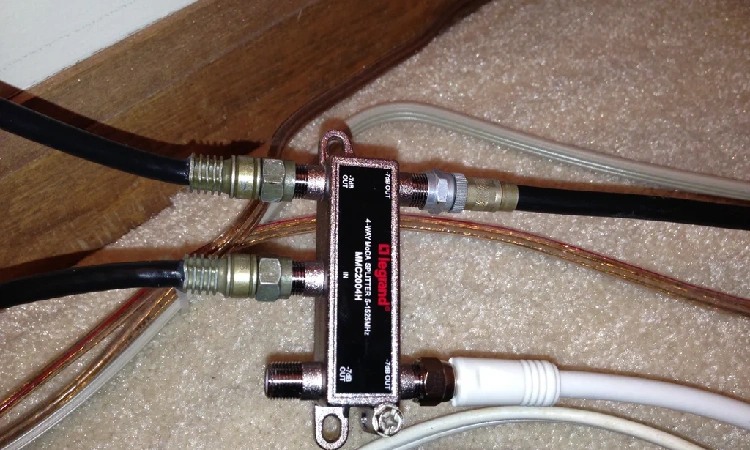

اسپلیتر و تپ آف
اسپلیتر برای تقسیم سیگنال بین چند مسیر استفاده می شود. در ساختمان های بزرگ، انتخاب تعداد و نوع اسپلیتر باید با توجه به ساختار شبکه انجام شود.
تپ آف نیز برای انشعاب گرفتن از مسیر اصلی و انتقال سیگنال به بخش های مختلف مورد استفاده قرار می گیرد.
کابل کواکسیال
کابل یکی از مهم ترین اجزای سیستم آنتن مرکزی است. استفاده از کابل بی کیفیت می تواند باعث افزایش افت سیگنال و کاهش کیفیت تصویر شود.
در بیمارستان ها به دلیل طول زیاد مسیرهای کابل کشی، انتخاب کابل با کیفیت و مشخصات فنی مناسب اهمیت بیشتری پیدا می کند.
اتصالات ضعیف یا کانکتورهای نامناسب می توانند حتی در صورت استفاده از تجهیزات باکیفیت، باعث کاهش کیفیت سیگنال شوند. به همین دلیل اجرای صحیح کانکتورها و استفاده از پریزهای استاندارد اهمیت زیادی دارد.
اجرای سیستم آنتن مرکزی باید پیش از شروع کابل کشی با طراحی دقیق انجام شود.
در مرحله اول، موقعیت ساختمان، تعداد طبقات، محل اتاق ها، تعداد تلویزیون ها و شرایط دریافت سیگنال بررسی می شود.

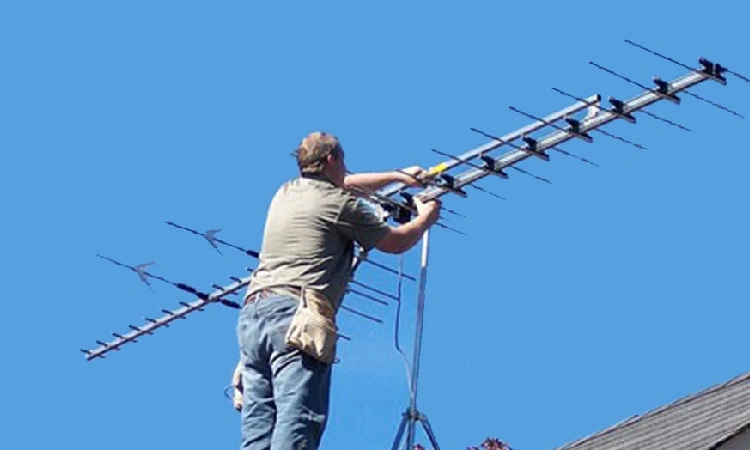

همچنین باید بهترین محل برای نصب آنتن مشخص شود تا دریافت سیگنال با کیفیت مناسب انجام گیرد.
۲. تعیین تعداد نقاط گیرنده
تمام بخش هایی که به خروجی آنتن نیاز دارند باید مشخص شوند. این نقاط می توانند شامل اتاق های بستری، اتاق های پزشکان، سالن های انتظار، بخش های اداری، اتاق های استراحت کارکنان و سایر فضاهای مورد نیاز باشند.
۳. طراحی مسیر کابل کشی
پس از مشخص شدن نقاط، مسیر کابل ها طراحی می شود. در بیمارستان ها معمولاً کابل کشی باید با توجه به مسیرهای تأسیساتی ساختمان انجام شود تا دسترسی برای تعمیرات و نگهداری نیز امکان پذیر باشد.
۴. محاسبه افت سیگنال
افت سیگنال به عواملی مانند طول کابل، تعداد اتصالات، تعداد اسپلیترها و تجهیزات تقسیم بستگی دارد. محاسبه این افت یکی از مراحل مهم طراحی سیستم است.
در صورت عدم توجه به این موضوع، ممکن است برخی تلویزیون ها تصویر مناسب داشته باشند اما در نقاط دورتر کیفیت سیگنال کاهش پیدا کند.

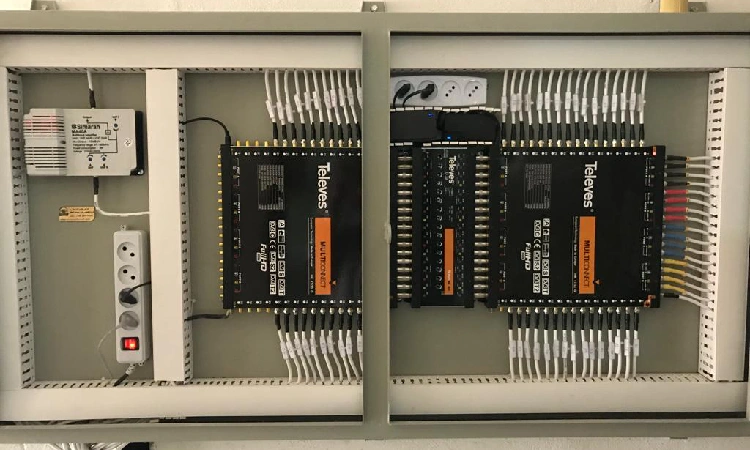

۵. نصب تجهیزات مرکزی
تجهیزات اصلی مانند آمپلی فایرها و تجهیزات توزیع باید در محل مناسبی نصب شوند. محل تجهیزات باید دسترسی مناسب برای سرویس و تعمیر داشته باشد و از شرایط نامناسب محیطی محافظت شود.
۶. کابل کشی و اتصال نقاط
پس از نصب تجهیزات، کابل ها در مسیرهای مشخص شده اجرا شده و به پریزهای آنتن متصل می شوند. تمام اتصالات باید با دقت انجام شوند تا از ایجاد قطعی و نویز جلوگیری شود.
۷. تست و تنظیم سیستم
در پایان، سطح سیگنال در نقاط مختلف اندازه گیری می شود. سیستم باید به گونه ای تنظیم شود که خروجی های مختلف از سطح سیگنال مناسب و پایدار برخوردار باشند.
طراحی آنتن مرکزی بیمارستان باید با توجه به شرایط خاص ساختمان انجام شود. چند نکته در این زمینه اهمیت زیادی دارد:
اگرچه ساختار کلی سیستم آنتن مرکزی در ساختمان های مسکونی و بیمارستان ها مشابه است، اما مقیاس پروژه و حساسیت اجرای آن تفاوت زیادی دارد.
در یک ساختمان مسکونی ممکن است تعداد خروجی ها محدود باشد و مسیر کابل کشی کوتاه تر باشد؛ اما در بیمارستان، تعداد زیاد اتاق ها، طبقات متعدد و مسیرهای طولانی کابل کشی باعث می شود طراحی سیستم به محاسبات دقیق تری نیاز داشته باشد.
همچنین در بیمارستان ها مدیریت کابل ها و دسترسی به تجهیزات برای تعمیر و نگهداری اهمیت بیشتری پیدا می کند.
اجرای غیرحرفه ای می تواند مشکلات مختلفی ایجاد کند. از رایج ترین مشکلات می توان به موارد زیر اشاره کرد:
کاهش کیفیت تصویر
افت بیش از حد سیگنال در مسیر یا استفاده از کابل نامناسب می تواند موجب کاهش کیفیت تصویر شود.
ایجاد نویز
اتصالات ضعیف، کابل نامناسب یا تداخلات محیطی ممکن است باعث ایجاد نویز در تصویر یا صدا شوند.
اگر سطح سیگنال در برخی نقاط پایین تر از حد مناسب باشد، ممکن است تعدادی از شبکه ها به درستی دریافت نشوند.
اختلاف کیفیت بین طبقات
در سیستم های بزرگ، طراحی نامناسب شبکه توزیع می تواند باعث شود کیفیت سیگنال در طبقات مختلف یکسان نباشد.
تقویت بیش از حد سیگنال
افزایش غیرضروری قدرت آمپلی فایر همیشه باعث بهتر شدن تصویر نمی شود. تقویت بیش از اندازه می تواند مشکلات دیگری ایجاد کند؛ بنابراین تنظیم آمپلی فایر باید بر اساس اندازه گیری انجام شود.
هزینه نصب آنتن مرکزی برای بیمارستان به عوامل مختلفی بستگی دارد و نمی توان برای تمام پروژه ها قیمت یکسانی تعیین کرد.
مهم ترین عوامل تأثیرگذار بر قیمت عبارت اند از:
به همین دلیل، قیمت نهایی بهتر است پس از بازدید از محل و بررسی نقشه ساختمان و تعداد نقاط مورد نیاز مشخص شود.
بله. در زمان طراحی بهتر است ظرفیت سیستم با توجه به احتمال توسعه ساختمان و اضافه شدن نقاط جدید در نظر گرفته شود. این موضوع باعث می شود در آینده برای اضافه کردن تلویزیون ها یا بخش های جدید، نیاز به تغییرات گسترده در شبکه نباشد.
طراحی آینده نگرانه همچنین می تواند هزینه های تعمیر و توسعه سیستم را در بلندمدت کاهش دهد.
آنتن مرکزی یک بیمارستان صرفاً مجموعه ای از آنتن، کابل و آمپلی فایر نیست؛ بلکه یک شبکه توزیع سیگنال است که باید بر اساس شرایط واقعی ساختمان طراحی و اجرا شود.
انتخاب تجهیزات مناسب، محاسبه افت سیگنال، طراحی مسیر کابل کشی، اجرای صحیح اتصالات و تست نهایی، همگی در عملکرد مطلوب سیستم تأثیر دارند. به همین دلیل بهتر است اجرای پروژه توسط تیمی انجام شود که تجربه کار با ساختمان های بزرگ و سیستم های آنتن مرکزی را داشته باشد.
جمع بندی
نصب آنتن مرکزی برای بیمارستان ها راهکاری مناسب برای توزیع منظم و پایدار سیگنال تلویزیونی در تعداد زیادی از اتاق ها و بخش های ساختمان است. این سیستم با کاهش تعداد آنتن های مجزا، مدیریت متمرکز تجهیزات و امکان توزیع سیگنال در طبقات مختلف، می تواند زیرساختی منظم و قابل نگهداری ایجاد کند.
برای رسیدن به نتیجه مطلوب، طراحی سیستم باید پیش از اجرا انجام شود و عواملی مانند تعداد گیرنده ها، طول مسیر کابل، افت سیگنال، نوع تجهیزات و ساختار ساختمان در نظر گرفته شوند. همچنین تست و تنظیم نهایی تمام خروجی ها اهمیت زیادی دارد.
سوالات متداول
آیا آنتن مرکزی برای بیمارستان های چندطبقه مناسب است؟
بله. سیستم آنتن مرکزی برای ساختمان های بزرگ و چندطبقه قابل طراحی است و می توان با استفاده از تجهیزات توزیع و تقویت مناسب، سیگنال را در بخش های مختلف ساختمان منتقل کرد.
آیا برای هر تلویزیون بیمارستان باید آنتن جداگانه نصب شود؟
خیر. در سیستم آنتن مرکزی یک یا چند آنتن اصلی سیگنال را دریافت کرده و پس از تقویت و تقسیم، آن را به نقاط مختلف ساختمان منتقل می کنند.
بهترین کابل برای آنتن مرکزی بیمارستان چیست؟
کابل کواکسیال باکیفیت و دارای مشخصات مناسب برای سیستم آنتن مرکزی باید انتخاب شود. نوع دقیق کابل به طول مسیر و شرایط اجرای پروژه بستگی دارد.
