کیفیت پایین تصویر در سیستم های مرکزی یکی از رایج ترین مشکلات ساختمان های مسکونی و تجاری است؛ مشکلی که گاهی به صورت لحظه ای و گذرا ظاهر می شود و گاهی تبدیل به یک چالش دائمی برای ساکنان می گردد. در بسیاری از مواقع، کاربران تنها نشانه ها را می بینند که شامل پیکسل شدن تصویر، قطع ووصلی لحظه ای، افت کیفیت HD یا حتی عدم نمایش برخی شبکه ها می شوند.
ریشه این اختلالات معمولاً در اجزای پنهانی سیستم نهفته است؛ جایی میان کابل ها، اتصالات، پارامترهای فنی یا تجهیزاتی که شاید سال ها بدون سرویس و تنظیم باقی مانده اند. این مقاله تلاش می کند قدم به قدم به شما کمک کند تا منبع ضعف کیفیت تصویر را تشخیص دهید، مسیر سیگنال را بررسی کنید و راهکارهای عملی، تخصصی و قابل اجرا برای افزایش کیفیت دریافت در سیستم های مرکزی به کار بگیرید.
پیش از هر اقدام اصلاحی، باید منبع اصلی کاهش کیفیت تصویر در سیستم های مرکزی را پیدا کرد. معمولاً کاربران تصور می کنند هرگونه اختلالی ناشی از دیش یا LNB است، اما تجربه فنی نشان می دهد بیشتر مشکلات از بخش های میانی سیستم یعنی کابل ها، اسپلیترها و حتی تنظیمات رسیور ایجاد می شود. بنابراین فرآیند عیب یابی باید با یک نگاه کلی شروع شده و سپس به ترتیب از ساده ترین بخش ها تا پیچیده ترین اجزا پیش برود.
در اولین گام لازم است کیفیت دریافت تصویر را در چند واحد مختلف بررسی کنید. اگر مشکل تنها در یک واحد دیده می شود، احتمالاً ایراد مربوط به کابل کشی داخلی همان واحد یا تنظیمات رسیور است. اما اگر چندین واحد مشکل مشترک دارند، باید سیستم مرکزی شامل LNB، مولتی سوئیچ یا اسپلیترها بررسی شود.

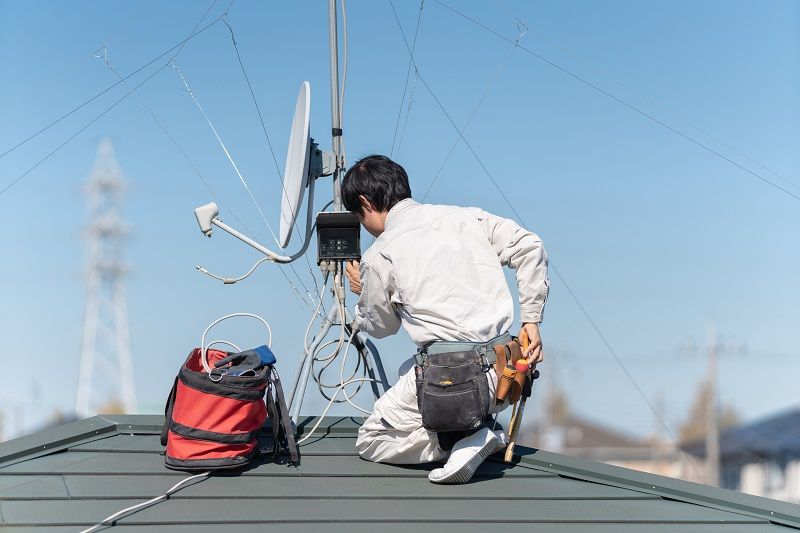

در بازدید اولیه معمولاً تکنسین با اندازه گیری سیگنال ورودی، سطح تلفات، نوع کابل، وضعیت کانکتورها و مسیر عبور کابل می تواند حدس اولیه ای از علت اختلال ارائه دهد. گاهی مشاهده می شود که تنها یک کانکتور زنگ زده یا یک کابل خم شده باعث افت محسوس کیفیت تصویر شده است. دومین مرحله بررسی LNB است. هرچند LNB یکی از قطعات مقاوم در برابر شرایط جوی است، اما پس از چند سال استفاده دقت مدارهای داخلی آن کاهش یافته و موجب افت سیگنال می شود.
برای بررسی سلامت LNB کافی است آن را با یک نمونه سالم جایگزین کرده و تغییر کیفیت را مشاهده کنید. اگر تغییر محسوس بود، LNB منبع مشکل است. اگر تغییری دیده نشد، نوبت بررسی کابل کشی و اسپلیترهاست. در ادامه، اسپلیترهای قدیمی یا بی کیفیت نیز می توانند باعث کاهش شدید کیفیت شوند. اسپلیترهای نامرغوب معمولاً تلفات بالایی دارند و توازن مناسبی بین خروجی ها برقرار نمی کنند.
بررسی مسیر کابل تا نقطه ورودی واحد و سنجش تلفات می تواند نقش اسپلیترها را مشخص کند. حتی رسیور نیز گاهی نقش مهمی در افت کیفیت دارد؛ زیرا برخی مدل های قدیمی قدرت پردازش سیگنال کمتری دارند و در سیستم های شلوغ دچار مشکل می شوند.
برای تهیه ی آنتن مرکزی، به سایت یوروتک ایران مراجعه کنید.
در سیستم های دیجیتال، کیفیت سیگنال تنها به قدرت آن (Level) وابسته نیست. مهم تر از قدرت، کیفیت واقعی سیگنال است که با پارامترهایی مثل MER، BER و SNR سنجیده می شود. این سه شاخص همان چیزی هستند که متخصصان برای تحلیل عمیق وضعیت سیگنال به آن تکیه می کنند. درک درست این مفاهیم کمک می کند بتوانید مثل یک کارشناس حرفه ای علت اختلالات تصویر را تحلیل کنید و اقدامات لازم برای افزایش کیفیت را انجام دهید.
MER یا Margin Error Ratio معیار نشان دهنده میزان فاصله سیگنال از سطح نویز است. هرچه MER بالاتر باشد، سیگنال پایدارتر و قابل اعتمادتر است. به طور معمول، MER کمتر از ۲۰ دسی بل هشداردهنده است و در MER کمتر از ۱۵ دسی بل معمولاً شاهد پیکسل شدن و قطع ووصلی خواهیم بود. اهمیت MER زمانی بیشتر می شود که بدانیم تقویت کننده ها گرچه قدرت سیگنال را افزایش می دهند، اما کیفیت را لزوماً بهتر نمی کنند.
پارامتر دوم BER یا Bit Error Rate است. این شاخص میزان خطاهای رخ داده در سیگنال دریافتی را نشان می دهد. BER بالا نشان دهنده وجود اختلال، نویز یا تداخل است. حتی اگر سطح سیگنال مطلوب باشد، BER بالا می تواند باعث کندی، فریز شدن یا پریدن تصویر شود. بررسی BER خصوصاً در سیستم های بزرگ با کابل کشی طولانی اهمیت زیادی دارد.
در نهایت SNR یا Signal to Noise Ratio نشان دهنده نسبت قدرت سیگنال به قدرت نویز است. نسبت SNR بالا بیانگر دریافت سیگنال تمیز و بدون تداخل است. این شاخص معمولا اولین پارامتری است که در دستگاه های سنجش سیگنال دیده می شود. کاهش SNR معمولاً به دلیل پارازیت یا کیفیت پایین کابل اتفاق می افتد.
برای درک بهتر رابطه این پارامترها، جدول زیر ارائه شده است:
| پارامتر | مفهوم | محدوده قابل قبول | اثر افت آن بر تصویر |
| MER | فاصله سیگنال از نویز | بالای ۲۰ dB | پیکسل شدن، فریز |
| BER | نرخ خطا | نزدیک صفر | قطع ووصلی شبکه ها |
| SNR | نسبت سیگنال به نویز | بالای ۱۰ dB | افت کیفیت HD |

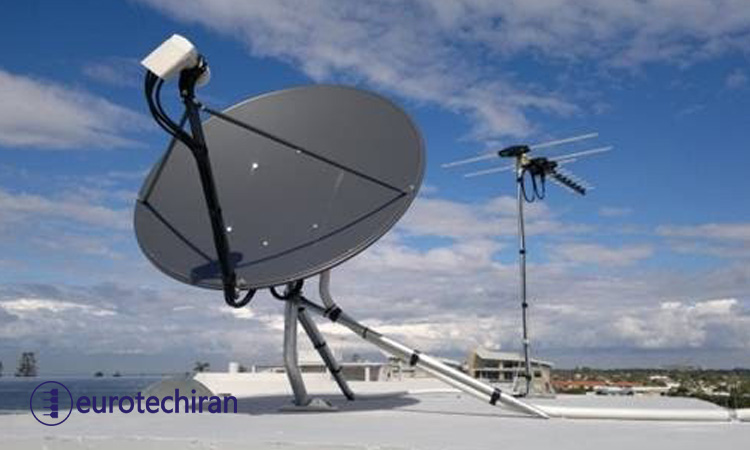

یکی از مؤثرترین روش های افزایش کیفیت تصویر در سیستم های مرکزی تنظیم دقیق دیش است. برخلاف تصور بسیاری از کاربران، افزایش قدرت سیگنال از طریق تقویت کننده همیشه بهترین راه نیست. اگر جهت دیش چند میلی متر خطا داشته باشد، حتی قوی ترین تقویت کننده ها هم نمی توانند کیفیت تصویر را بهبود دهند؛ زیرا مشکل در اصل سیگنال دریافتی است نه سطح خروجی.

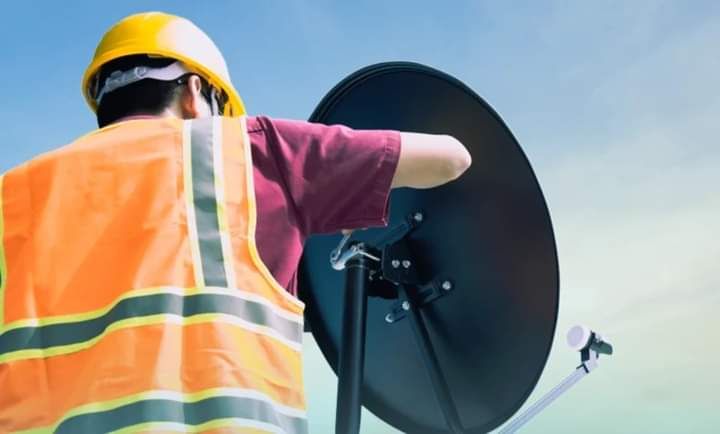

برای تنظیم حرفه ای دیش، تکنسین ابتدا باید با دستگاه های مدرن اندازه گیری سیگنال سطح MER و SNR را در نقطه LNB بررسی کند. سپس با تغییرات بسیار جزئی در زاویه های عمودی و افقی دیش، بهترین موقعیت ممکن پیدا می شود. معمولاً این تنظیمات با چشم یا تجربه دستی ممکن است نتیجه بگیرد، اما بهترین کیفیت تنها زمانی حاصل می شود که تنظیم ها با دستگاه آنالیز دیجیتال انجام شوند.
یکی دیگر از نکات مهم در تنظیم دیش، وضعیت پایه و سازه نگهدارنده است. بسیاری از اختلالات زمانی رخ می دهد که پایه دیش شل شده یا تحت اثر باد کمی جابجا می شود. حتی لرزش های کوچک سقف می تواند موجب نوسان در سیگنال شود. بنابراین علاوه بر تنظیم دقیق، ثبات فیزیکی دیش اهمیت زیادی دارد.
اگر دیش درست تنظیم شده باشد، معمولاً نیازی به تقویت کننده وجود ندارد. تقویت کننده ها بیشتر در مسیرهای طولانی یا ساختمان هایی که دارای تعداد واحد بالا هستند استفاده می شوند. اما وقتی سیگنال اولیه به درستی دریافت شود، کیفیت تصویر پایدارتر و بدون پیکسل خواهد بود.
در مسیر انتقال سیگنال از دیش تا واحدهای مختلف، کابل ها نقش اصلی را ایفا می کنند و کوچک ترین ضعف در کابل کشی می تواند کیفیت تصویر را به شدت کاهش دهد. استفاده از کابل های بی کیفیت، قدیمی یا نامناسب یکی از اولین دلایل افت SNR و افزایش BER در سیستم های مرکزی است. کابل های استاندارد معمولاً دارای شیلد چندلایه هستند و توانایی جلوگیری از ورود نویزهای محیطی را دارند. در حالی که کابل های ارزان قیمت شیلد ضعیفی داشته و به راحتی نویز را عبور می دهند.
مسیر عبور کابل نیز اهمیت زیادی دارد. کابل هایی که از کنار سیم برق، موتورهای الکتریکی یا منابع نویز عبور می کنند، بیشتر در معرض تداخل قرار می گیرند. عبور کابل از مسیرهای طویل یا مسیرهای دارای اتصال های زیاد نیز باعث تلفات بیشتر می شود. همچنین کانکتورهای نامرغوب یا نصب شده به صورت غیرفنی می توانند باعث افت شدید کیفیت شوند.
در سیستم های مرکزی بزرگ، استفاده از اسپلیترهای استاندارد و مولتی سوئیچ های باکیفیت ضروری است. تجهیزات معمولی شاید برای یک ساختمان کوچک کافی باشند اما در پروژه های بزرگ هر ورودی و خروجی باید بالانس دقیق داشته باشد تا افت کیفیت توزیع نشود. علاوه بر این، اتصال زمین صحیح (Earth) در برخی مدل ها نقش مؤثری در کاهش نویز دارد.
نکته مهم دیگر جلوگیری از تاخوردگی، فشار یا شکستگی کابل است. گاهی تنها یک نقطه آسیب دیده در مسیر کابل باعث کاهش شدید MER و BER می شود. برای جلوگیری از این مشکلات توصیه می شود کابل کشی به صورت اصولی، با شعاع خم استاندارد و بدون ایجاد گره انجام شود.
در ساختمان های بزرگ با تعداد زیادی واحد، مشکل افت کیفیت تصویر معمولاً پیچیده تر است. علت این موضوع آن است که هر واحد بار اضافی روی سیستم می گذارد و در صورت استفاده از تجهیزات ناهماهنگ یا کابل کشی ضعیف، کیفیت نهایی تصویر به طور محسوسی کاهش می یابد. برای رفع این مشکلات، باید راه حل های تخصصی و مبتنی بر اصول مهندسی به کار گرفته شود.
یکی از راهکارهای مؤثر استفاده از مولتی سوئیچ های حرفه ای با قابلیت تقویت داخلی است. این تجهیزات علاوه بر تقسیم سیگنال، آن را قبل از توزیع تقویت و تنظیم می کنند تا همه واحدها سیگنال یکسان و پایدار دریافت کنند. همچنین طراحی شبکه توزیع باید به گونه ای باشد که حداقل طول کابل برای هر مسیر انتخاب شود و از ایجاد مسیرهای پرپیج وخم خودداری گردد.
راهکار دیگر استفاده از آمپلی فایرهای تخصصی است، اما این کار تنها زمانی مفید است که سیگنال اولیه کیفیت مطلوب داشته باشد. تقویت کننده ها نمی توانند کیفیت سیگنال ضعیف را اصلاح کنند و حتی گاهی نویز را نیز تقویت می کنند. بنابراین قبل از نصب آمپلی فایر باید وضعیت MER و SNR بررسی شود.
در سیستم های شلوغ، افزایش تعداد اسپلیترها علت اصلی تلفات است. بهتر است از اسپلیترهای کم تلفات و مجهز به بالانسر استفاده شود. همچنین در پروژه های حرفه ای، اجرای سیستم زمین مناسب باعث جلوگیری از القای نویز و برقراری کیفیت پایدارتر می شود.
یکی دیگر از راه حل های پیشرفته، استفاده از LNBهای با حساسیت بالا و نویز پایین است. این LNBها معمولاً در سیستم های مرکزی بزرگ نصب می شوند و می توانند کیفیت اولیه سیگنال را بهبود دهند. البته نصب آن ها نیازمند تنظیم بسیار دقیق است.
رفع مشکل کیفیت پایین تصویر در سیستم های مرکزی نیازمند شناخت دقیق اجزای سیستم، ارزیابی پارامترهای فنی و بررسی تمام مسیر سیگنال از دیش تا رسیور است. بسیاری از مشکلات با یک تنظیم ساده دیش یا تعویض کابل های قدیمی برطرف می شوند، اما در ساختمان های بزرگ نیاز به بررسی تخصصی و تجهیزات استاندارد وجود دارد.
مفاهیمی مانند MER، BER و SNR کمک می کنند مشکلات را دقیق تر تحلیل کنید و بدانید کدام بخش نیاز به اصلاح دارد. اگر همه مراحل با دقت انجام شوند، سیستم مرکزی می تواند تصویری پایدار، شفاف و بدون نویز ارائه دهد و تجربه کاربری را به طور محسوسی بهبود بخشد.
۱. چرا با وجود قدرت بالای سیگنال، همچنان تصویر پیکسل می شود؟
زیرا قدرت سیگنال معیار اصلی کیفیت نیست. افت کیفیت معمولاً به دلیل کاهش MER و SNR یا افزایش BER رخ می دهد، حتی اگر قدرت سیگنال بالا باشد.
۲. آیا استفاده از تقویت کننده همیشه کیفیت تصویر را افزایش می دهد؟
خیر. تقویت کننده تنها زمانی مفید است که سیگنال اولیه کیفیت بالایی داشته باشد. تقویت سیگنال ضعیف معمولاً نویز را نیز افزایش می دهد.
۳. کابل کشی قدیمی چطور باعث افت کیفیت می شود؟
کابل های قدیمی یا بی کیفیت شیلد مناسب ندارند و نویز را عبور می دهند. همچنین ممکن است در نقاطی دچار شکستگی یا آسیب شوند و باعث افت SNR و افزایش BER شوند.
