تفاوت مولتی سوییچ و LNBهای چند خروجی در ماهواره مرکزی

راه اندازی سیستم ماهواره مرکزی در ساختمان های مسکونی و اداری یکی از چالش های فنی و تخصصی در حوزه نصب و نگهداری تجهیزات آنتن مرکزی است. با افزایش تعداد واحدها و نیاز کاربران به دریافت همزمان شبکه های تلویزیونی، انتخاب درست تجهیزات و طراحی سیستم اهمیت بیشتری پیدا کرده است.

یکی از موضوعات مهم و پرچالش در این حوزه، تفاوت مولتی سوییچ و LNBهای چند خروجی است. بسیاری از تکنسین ها و حتی کاربران، درک کاملی از عملکرد و مزایای هر یک از این تجهیزات ندارند و همین باعث می شود سیستم نهایی با محدودیت ها و مشکلات عملکردی مواجه شود. در یوروتک ایران، قصد داریم، تفاوت های اساسی بین مولتی سوییچ و LNBهای چند خروجی را بررسی کرده و نکات مهم نصب و راه اندازی سیستم های ماهواره مرکزی را تشریح کنیم.

آشنایی با ماهواره مرکزی و تجهیزات آن

سیستم ماهواره مرکزی، یک راهکار جامع برای دریافت و توزیع سیگنال های ماهواره ای در ساختمان های چند واحدی یا مجتمع های بزرگ است. در این سیستم، یک آنتن مرکزی وظیفه دریافت سیگنال ها از ماهواره ها را بر عهده دارد و پس از تقویت و پردازش، آن را به واحدهای مختلف منتقل می کند.

استفاده از ماهواره مرکزی مزایای متعددی دارد، از جمله کاهش تعداد آنتن های نصب شده، افزایش کیفیت سیگنال، و سهولت مدیریت سیستم.

تعریف ماهواره مرکزی و کاربرد آن

ماهواره مرکزی در واقع یک سیستم مرکزی است که سیگنال های دریافتی از ماهواره را جمع آوری، تقویت و توزیع می کند. در ساختمان های مسکونی با چندین واحد، نصب یک آنتن برای هر واحد علاوه بر ایجاد شلوغی در نما و مشکلات بصری، ممکن است کیفیت سیگنال را تحت تاثیر قرار دهد. ماهواره مرکزی با دریافت سیگنال از یک یا چند ماهواره و ارسال آن به واحدها، این مشکلات را برطرف می کند. کاربردهای اصلی ماهواره مرکزی عبارت اند از:

• توزیع همزمان شبکه های تلویزیونی در چند واحد یا واحدهای تجاری
• کاهش نیاز به تجهیزات متعدد و سیم کشی پیچیده در هر واحد
• سهولت نگهداری و مدیریت سیگنال ها در صورت بروز مشکل

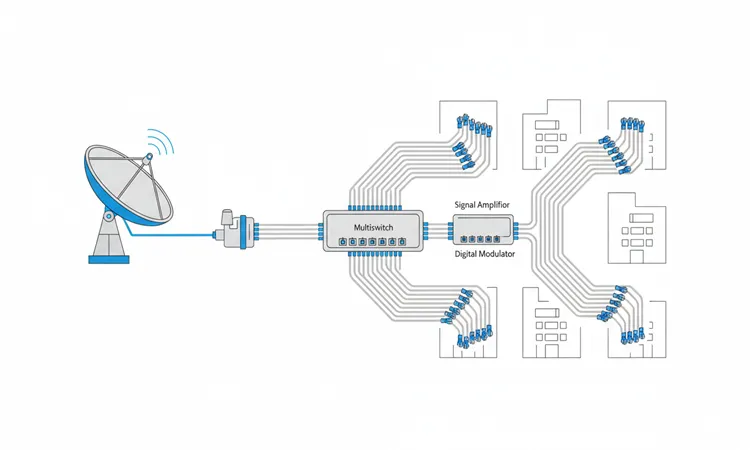

اجزای اصلی سیستم ماهواره مرکزی

یک سیستم ماهواره مرکزی به چند بخش اصلی تقسیم می شود که هر یک نقش کلیدی در عملکرد کلی دارند. این اجزا عبارت اند از:

• آنتن مرکزی یا دیش ماهواره: دریافت سیگنال ها از ماهواره های مختلف.
• LNB یا مبدل پایین آور فرکانس: تبدیل سیگنال های ماهواره ای با فرکانس بالا به فرکانس پایین قابل انتقال از طریق کابل کواکسیال.
• مولتی سوییچ ماهواره مرکزی یا سوئیچر ماهواره، وظیفه توزیع هوشمند سیگنال های دریافتی از LNB را بین واحدهای مختلف بر عهده دارد و امکان اتصال تعداد زیادی گیرنده به یک سیستم مرکزی را بدون افت کیفیت فراهم می کند.
• تقویت کننده سیگنال: افزایش قدرت سیگنال ها به منظور کاهش افت در طول مسیر کابل کشی.
• مدولاتور دیجیتال: در برخی سیستم ها برای تبدیل سیگنال های ماهواره ای به سیگنال دیجیتال مناسب برای توزیع داخلی.
• سیم کشی آنتن مرکزی: کابل کشی استاندارد و اصولی برای انتقال سیگنال از آنتن مرکزی به واحدها.

ترکیب صحیح این اجزا و انتخاب مناسب تجهیزات، کلید داشتن یک سیستم پایدار و با کیفیت است. به ویژه در ساختمان های چند طبقه یا مجتمع های بزرگ، توجه به توانایی تجهیزات در انتقال سیگنال به واحدهای انتهایی اهمیت حیاتی دارد.

LNBهای چند خروجی چیست و چگونه عمل می کند

در سیستم های ماهواره ای سنتی، برای اتصال همزمان چند گیرنده تلویزیون به یک دیش، از LNBهای چند خروجی استفاده می شود. این تجهیزات می توانند چند سیگنال را به طور همزمان دریافت و به خروجی های متعدد بدون نیاز به تجهیزات جانبی دیگر مانند مولتی سوییچ تقسیم کنند.

ساختار و عملکرد LNBهای چند خروجی

LNBهای چند خروجی شامل چند خروجی مستقل هستند که هر کدام می توانند سیگنال دریافتی از دیش را به یک گیرنده ارسال کنند. البته انتخاب نوع LNB نقش مهمی در کیفیت و پایداری سیگنال دارد. بسیاری از کاربران تفاوت بین LNBهای معمولی و یونیورسال را نمی دانند، در حالی که آشنایی با تفاوت LNB معمولی با LNB یونیورسال می تواند تأثیر مستقیمی بر عملکرد نهایی سیستم ماهواره مرکزی داشته باشد. این تجهیزات در اندازه ها و ظرفیت های مختلف تولید می شوند، به گونه ای که ممکن است از ۲ تا ۸ خروجی برای واحدهای مختلف ساختمان ارائه دهند.

عملکرد LNBهای چند خروجی بر اساس تقسیم سیگنال ورودی و ارسال مستقیم آن به گیرنده هاست. در واقع هر خروجی LNB، سیگنالی مستقل و مشابه به دیگر خروجی ها ارائه می دهد. این ویژگی، امکان دریافت همزمان شبکه ها توسط چند گیرنده را فراهم می کند.

با این حال، محدودیت اصلی LNBهای چند خروجی، وابستگی آنها به تعداد خروجی هاست. برای مثال، اگر یک LNB ۴ خروجی داشته باشد، تنها ۴ گیرنده می توانند همزمان از سیگنال استفاده کنند. در ساختمان های بزرگ یا واحدهایی که نیاز به تعداد بیشتری گیرنده دارند، این محدودیت باعث بروز مشکل می شود.

مزایا و محدودیت ها

مزایای استفاده از LNBهای چند خروجی عبارت اند از:

• سادگی نصب: نیاز به تجهیزات جانبی کمتر و سیم کشی مستقیم به گیرنده ها.
• هزینه کمتر در ساختمان های کوچک: برای ساختمان هایی با تعداد واحد محدود، اقتصادی تر است.
• عدم نیاز به مولتی سوییچ: در پروژه های کوچک، می توان بدون سوئیچر ماهواره، سیگنال را توزیع کرد.

با این حال، محدودیت های LNBهای چند خروجی نیز باید مدنظر قرار گیرد:

• محدودیت تعداد خروجی ها: اگر تعداد گیرنده ها بیش از ظرفیت LNB باشد، نیاز به تجهیزات اضافی پیدا می شود.
• افت سیگنال در مسافت طولانی: در ساختمان های چند طبقه یا مجتمع های بزرگ، سیگنال خروجی LNB ممکن است برای واحدهای انتهایی کافی نباشد و نیاز به تقویت کننده سیگنال باشد.
• انعطاف پذیری کمتر: افزودن واحد جدید یا تغییر مسیر سیم کشی پیچیده تر است.

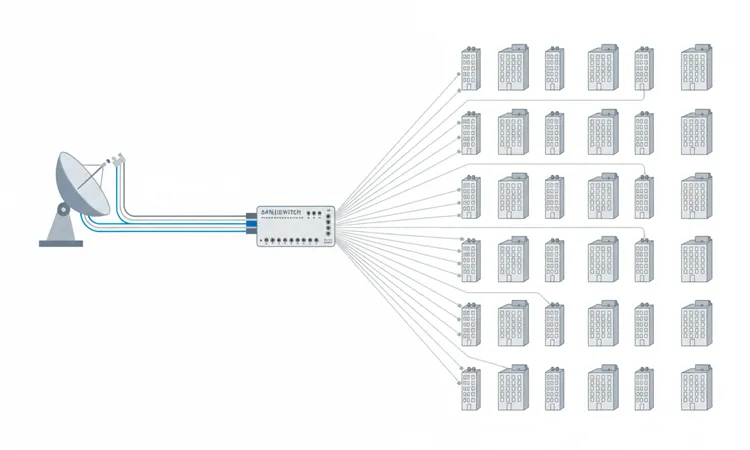

مولتی سوییچ چیست و نقش آن در آنتن مرکزی

مولتی سوییچ یکی از تجهیزات کلیدی در سیستم های آنتن مرکزی و ماهواره مرکزی محسوب می شود که امکان توزیع سیگنال های دریافتی از دیش ماهواره و LNBها به تعداد زیادی گیرنده را فراهم می کند. این تجهیز به ویژه در ساختمان های چند طبقه، مجتمع های اداری و پروژه های بزرگ مسکونی اهمیت دارد. در واقع، مولتی سوییچ به عنوان یک سوئیچر ماهواره پیشرفته عمل می کند و قابلیت مدیریت همزمان چند سیگنال ورودی را دارد.

نقش مولتی سوییچ در سیستم آنتن مرکزی فراتر از تقسیم ساده سیگنال است. این تجهیز با حفظ کیفیت سیگنال در طول مسیر، امکان اتصال چندین گیرنده به یک یا چند LNB را فراهم می کند. علاوه بر این، مولتی سوییچ با هماهنگی تقویت کننده سیگنال و مدولاتور دیجیتال، کیفیت سیگنال را حتی در واحدهای انتهایی ساختمان تضمین می کند. تجربه نصب سیستم های ماهواره مرکزی نشان داده است که استفاده از مولتی سوییچ باعث کاهش مشکلات افت سیگنال، نویز و ناپایداری در پروژه های چند واحدی می شود.

در پروژه های چند واحدی، استفاده از مولتی سوییچ صرفاً یک انتخاب نیست، بلکه یک ضرورت فنی محسوب می شود. بررسی دقیق مزایا، نقش آن در حفظ کیفیت سیگنال و دلایل برتری این تجهیز نسبت به روش های سنتی، در مقاله چرا مولتی سوئیچ ماهواره ضروری است؟ بررسی فنی و مزایا به طور کامل توضیح داده شده است.

نحوه عملکرد مولتی سوییچ

عملکرد مولتی سوییچ بر اساس دریافت سیگنال از LNBها و توزیع آن به خروجی های متعدد است. در سیستم های مدرن، مولتی سوییچ ها دارای ورودی های مختلف برای LNBهای با قطبیت های افقی و عمودی و همچنین باندهای فرکانسی مختلف هستند. سپس سیگنال ها را به صورت مستقل و همزمان به خروجی ها منتقل می کنند، به طوری که هر گیرنده قادر است به طور کامل و بدون افت کیفیت، شبکه های تلویزیونی مورد نظر خود را دریافت کند.

در ساختمان های چند طبقه، عملکرد مولتی سوییچ به گونه ای طراحی می شود که حتی واحدهای انتهایی که فاصله زیادی از دیش دارند، سیگنال با کیفیت بالا دریافت کنند. این امر معمولاً با استفاده از تقویت کننده سیگنال قبل یا بعد از مولتی سوییچ و انتخاب کابل با کیفیت مناسب تحقق می یابد.

همچنین در سیستم هایی که نیاز به مدولاتور دیجیتال وجود دارد، مولتی سوییچ می تواند سیگنال ها را به صورت همزمان برای توزیع دیجیتال آماده کند. تجربه پروژه های نصب ماهواره مرکزی نشان داده است که طراحی اصولی و تنظیم دقیق مولتی سوییچ، کلید دستیابی به عملکرد پایدار در سیستم های بزرگ است.

مزایای استفاده از مولتی سوییچ نسبت به LNB چند خروجی

تفاوت اصلی مولتی سوییچ با LNBهای چند خروجی در انعطاف پذیری و کیفیت توزیع سیگنال است. برخلاف LNBهای چند خروجی که تعداد محدودی خروجی دارند و در ساختمان های بزرگ با محدودیت مواجه می شوند، مولتی سوییچ توانایی اتصال تعداد زیادی گیرنده و حتی LNBهای متعدد را دارد.

یکی دیگر از مزایای مولتی سوییچ، توانایی حفظ کیفیت سیگنال در طول مسیرهای طولانی و واحدهای انتهایی ساختمان است. استفاده از تقویت کننده های مناسب و طراحی استاندارد مسیر کابل، امکان دریافت سیگنال پایدار را فراهم می کند. در مقابل، LNBهای چند خروجی در پروژه های بزرگ ممکن است باعث افت کیفیت سیگنال در واحدهای دور شوند.

علاوه بر این، مولتی سوییچ امکان توسعه سیستم در آینده را بدون نیاز به تغییر LNB فراهم می کند. به این معنا که در صورت افزایش تعداد واحدها یا گیرنده ها، تنها با افزودن خروجی های جدید یا مولتی سوییچ های بزرگتر می توان سیستم را ارتقا داد، در حالی که LNB چند خروجی محدودیت فیزیکی دارد و برای اضافه کردن واحد جدید نیاز به تعویض کامل تجهیزات وجود دارد.

جدول مقایسه مولتی سوییچ و LNB چند خروجی

در جدول زیر، تفاوت های کلیدی مولتی سوییچ و LNBهای چند خروجی به صورت مقایسه ای و کاربردی نمایش داده شده است:

این جدول نشان می دهد که در ساختمان های کوچک و تعداد محدود گیرنده ها، استفاده از LNB چند خروجی ممکن است به صرفه و ساده باشد، اما در پروژه های بزرگ و ساختمان های چند طبقه، مولتی سوییچ با انعطاف پذیری و پایداری بالای سیگنال، انتخاب بهینه است.

نکات مهم در نصب و سیم کشی

راه اندازی یک سیستم ماهواره مرکزی بدون رعایت اصول نصب و سیم کشی استاندارد، می تواند باعث افت کیفیت سیگنال، نویز و اختلال در دریافت شبکه ها شود. تجربه پروژه های نصب و راه اندازی آنتن مرکزی در ساختمان های مسکونی و اداری نشان می دهد که حتی کوچک ترین اشتباه در مسیر کابل کشی یا نصب تجهیزات، می تواند عملکرد کل سیستم را تحت تاثیر قرار دهد.

بنابراین، توجه به نکات فنی و رعایت استانداردها، کلید موفقیت در ایجاد یک سیستم پایدار و قابل اعتماد است.

اصول سیم کشی ماهواره مرکزی

سیم کشی ماهواره مرکزی باید بر اساس استانداردهای فنی و با در نظر گرفتن فاصله واحدها، تعداد گیرنده ها و توان تجهیزات طراحی شود. در ساختمان های چند طبقه، انتخاب کابل با کیفیت و ضخامت مناسب، کاهش افت سیگنال را تضمین می کند. همچنین مسیر کابل ها باید به گونه ای طراحی شود که از موانع و منابع نویز الکترومغناطیسی دور باشند.

یکی دیگر از اصول مهم، تعیین مسیر کابل از آنتن مرکزی تا خروجی هر واحد است. تجربه نشان می دهد که طول مسیر مستقیم و بدون پیچ و خم اضافی، بهترین کیفیت سیگنال را فراهم می کند. در سیستم هایی که نیاز به چند LNB یا مولتی سوییچ دارند، طراحی مسیرهای موازی و اتصال به خروجی های مناسب، باعث جلوگیری از اختلال و تداخل سیگنال می شود.

نکات تقویت سیگنال و آمپلی فایر

استفاده از تقویت کننده سیگنال یا آمپلی فایر در سیستم های ماهواره مرکزی به ویژه در ساختمان های بلند یا مجتمع های بزرگ اهمیت ویژه ای دارد. تقویت کننده ها با افزایش قدرت سیگنال، افت ناشی از طول کابل یا تعداد تقسیم خروجی ها را جبران می کنند و کیفیت تصویر و صدا را در واحدهای انتهایی حفظ می نمایند.

در نصب تقویت کننده ها باید توجه شود که آن ها در نقاط مناسب قرار گیرند، نه خیلی نزدیک به LNB و نه در انتهای مسیر کابل. قرارگیری درست آمپلی فایر باعث می شود تا نویز کاهش یافته و سیگنال به طور یکنواخت در تمام واحدها توزیع شود. همچنین هماهنگی تقویت کننده با مولتی سوییچ یا LNB چند خروجی، از بروز مشکلات تطبیق امپدانس و افت فرکانس جلوگیری می کند.

اشتباهات رایج در استفاده از LNB و مولتی سوییچ

با وجود سادگی ظاهری نصب LNBهای چند خروجی و مولتی سوییچ، اشتباهات رایجی وجود دارند که تجربه تکنسین ها نشان داده است باعث مشکلات جدی در عملکرد سیستم می شوند. شناخت این اشتباهات و پرهیز از آن ها، یکی از اصول کلیدی موفقیت در پروژه های ماهواره مرکزی است.

انتخاب نادرست تعداد خروجی ها

یکی از رایج ترین اشتباهات، انتخاب LNB یا مولتی سوییچ با تعداد خروجی ناکافی برای واحدها و گیرنده های موجود است. استفاده از LNB با ۴ خروجی در ساختمانی که ۶ واحد دارد، باعث می شود دو واحد پایانی قادر به دریافت سیگنال نباشند. در سیستم های بزرگ، انتخاب مولتی سوییچ با خروجی محدود، باعث افت کیفیت سیگنال و نیاز به تعویض تجهیزات در آینده می شود.

تجربه پروژه های نصب نشان داده است که بررسی دقیق تعداد گیرنده ها، تعداد واحدها و امکان توسعه آینده، باید پیش از خرید تجهیزات انجام شود تا از هزینه های اضافی جلوگیری شود.

نصب بدون بررسی کیفیت سیگنال

یکی دیگر از اشتباهات مهم، نصب LNB یا مولتی سوییچ بدون اندازه گیری و بررسی کیفیت سیگنال است. برخی تکنسین ها، پس از اتصال تجهیزات، سیستم را بدون تست کامل تحویل می دهند و همین باعث بروز افت تصویر، نویز یا قطع و وصل شدن شبکه ها می شود.

برای پیشگیری از این مشکل، لازم است کیفیت سیگنال هر واحد با دستگاه های سنجش حرفه ای بررسی شود. تنظیم دقیق LNB، هماهنگی با مولتی سوییچ و استفاده از تقویت کننده سیگنال مناسب، کلید دستیابی به عملکرد پایدار و بدون مشکل است.

جمع بندی

در نهایت، آگاهی از تفاوت مولتی سوییچ و LNBهای چند خروجی و کاربرد هر یک در سیستم ماهواره مرکزی، اساس طراحی و اجرای موفق پروژه های نصب آنتن مرکزی است. انتخاب تجهیزات متناسب با تعداد واحدها، تعداد گیرنده ها و نیازهای کاربران، کلید داشتن یک سیستم پایدار و با کیفیت است.

تجربه نصب در ساختمان های مسکونی و اداری نشان داده است که رعایت اصول سیم کشی ماهواره مرکزی، استفاده از تقویت کننده سیگنال مناسب، بررسی کیفیت سیگنال و طراحی درست مسیر کابل، باعث عملکرد بهینه سیستم می شود. همچنین، در پروژه های بزرگ و مجتمع های چند طبقه، مولتی سوییچ با انعطاف پذیری و قابلیت توسعه، انتخاب مطمئن تری نسبت به LNBهای چند خروجی است.

با رعایت این اصول، سیستم ماهواره مرکزی علاوه بر تامین کیفیت سیگنال پایدار، امکان توسعه آینده، کاهش هزینه های نگهداری و ایجاد تجربه کاربری بهتر برای ساکنین و کاربران را فراهم می کند.

سوالات متداول

1. آیا می توان در یک ساختمان بزرگ تنها از LNB چند خروجی استفاده کرد؟
   در ساختمان های بزرگ، استفاده تنها از LNB چند خروجی معمولاً کافی نیست، زیرا تعداد گیرنده ها و واحدها از تعداد خروجی های LNB بیشتر است و سیگنال در واحدهای انتهایی کاهش می یابد. استفاده از مولتی سوییچ در این شرایط توصیه می شود.
2. مولتی سوییچ چه مزیتی نسبت به LNB چند خروجی دارد؟
   مزیت اصلی مولتی سوییچ، امکان اتصال تعداد بیشتری گیرنده به یک یا چند LNB و حفظ کیفیت سیگنال در طول مسیرهای طولانی است. همچنین قابلیت توسعه سیستم بدون تغییر تجهیزات اصلی، یکی از مزایای مهم آن است.
3. در چه شرایطی استفاده از LNB چند خروجی مناسب است؟
   در ساختمان های کوچک با تعداد محدود واحد و گیرنده، استفاده از LNB چند خروجی ساده و اقتصادی است و نیازی به مولتی سوییچ نیست.
4. چگونه می توان افت سیگنال را در واحدهای دور از دیش کاهش داد؟
   استفاده از تقویت کننده سیگنال و کابل با کیفیت مناسب، طراحی مسیر کابل استاندارد و در صورت نیاز، استفاده از مولتی سوییچ با خروجی مناسب، افت سیگنال را کاهش می دهد.
5. آیا امکان ترکیب LNB چند خروجی و مولتی سوییچ وجود دارد؟
   بله، در برخی پروژه ها می توان LNB چند خروجی را به ورودی مولتی سوییچ متصل کرد تا هم تعداد خروجی ها افزایش یابد و هم انعطاف پذیری سیستم حفظ شود. این روش به ویژه در ساختمان هایی که نیاز به توسعه آینده دارند، کاربردی است.
