در سال های اخیر، با افزایش تعداد مجتمع های مسکونی و ساختمان های چند واحدی، نیاز به طراحی یک سیستم ماهواره مرکزی که بتواند به صورت پایدار، باکیفیت و بدون هزینه های اضافی خدمات تلویزیون دیجیتال و ماهواره ای را ارائه دهد، بیش از گذشته احساس می شود. بسیاری از سازندگان و مدیران ساختمان به دنبال راهکاری هستند که هم کیفیت دریافت تصاویر بالا باشد و هم هزینه ها کنترل شود.
طراحی صحیح این سیستم نه تنها باعث افزایش کارایی تجهیزات می شود، بلکه از دوباره کاری، افت سیگنال، خرابی های مکرر و هزینه های تعمیرات جلوگیری می کند. یک سیستم ماهواره مرکزی اصولی باید با در نظر گرفتن نوع ساختمان، تعداد واحدها، مسیرهای کابل کشی، انتخاب تجهیزات استاندارد و پیش بینی توسعه آینده طراحی شود.
در مقاله ای که در سایت یوروتک ایران قرار گرفته، تمام نکاتی که برای ایجاد یک سیستم ماهواره مرکزی مقرون به صرفه لازم است بررسی می شود تا بتوان بهترین تصمیم را برای یک پروژه واقعی گرفت.
ساختار یک سیستم ماهواره مرکزی بر اساس دو استاندارد اصلی طراحی می شود که MATV و SMATV نام دارند. سیستم MATV معمولاً برای انتقال سیگنال های دیجیتال زمینی و کانال های تلویزیونی محلی استفاده می شود. این ساختار ساده تر است و هزینه کمتری دارد، زیرا تجهیزات آن محدودتر بوده و نیاز به پردازش پیچیده ندارد. در مقابل، SMATV برای توزیع سیگنال های ماهواره ای به واحدهای متعدد طراحی شده و از تجهیزات بیشتری مانند مولتی سوئیچ، LNB چندخروجی و تقویت کننده های تخصصی استفاده می کند.
هزینه اجرای SMATV به طور طبیعی بیشتر است؛ اما این تفاوت قیمت فقط به خاطر تجهیزات اضافی نیست. سیستم SMATV باید در برابر تلفات سیگنال مقاوم باشد و طراحی مسیرهای کابل کشی آن باید بسیار دقیق انجام شود. در نتیجه بخشی از هزینه های این نوع سیستم مربوط به زمان اجرای پروژه و نیروی متخصص است. با این حال، اگر ساختمان بیش از ۸ یا ۱۲ واحد داشته باشد، استفاده از SMATV مقرون به صرفه تر از نصب دیش جداگانه برای هر واحد خواهد بود، زیرا هزینه های نگهداری و مصرف تجهیزات کاهش چشمگیری خواهید داشت.
یکی از مهم ترین چالش ها در طراحی سیستم ماهواره مرکزی، انتخاب تجهیزاتی است که هم کیفیت دریافت سیگنال را حفظ کنند و هم هزینه ها را بالا نبرند. در این بخش، مهندسین باید توازن دقیقی میان کیفیت و قیمت برقرار کنند. برای مثال، انتخاب یک LNB با نویز پایین موجب می شود سیگنال با کیفیت بیشتری دریافت شده و نیاز به تقویت کننده های اضافی کاهش یابد. از طرف دیگر، استفاده از کابل های غیراستاندارد باعث افت سیگنال و هزینه های تعمیرات خواهد شد.
در انتخاب تجهیزات، برندهایی که تست های کیفی مشخص و استاندارد CE یا ROHS دارند، گزینه های مطمئن تری محسوب می شوند. استفاده از تقویت کننده هایی که قابلیت تنظیم دقیق دارند، باعث کاهش هزینه ها و افزایش پایداری سیستم می شود. مهم این است که تجهیزات ارزان را بدون بررسی فنی انتخاب نکنیم، زیرا هزینه پایین اولیه در بلندمدت ممکن است هزینه های سنگینی برای ساختمان ایجاد کند.
طراحی نقشه کابل کشی یکی از مهم ترین بخش های یک سیستم ماهواره مرکزی مقرون به صرفه است. اگر مسیر کابل ها طولانی، پرپیچ وخم یا بدون برنامه ریزی باشد، میزان تلفات افزایش می یابد و برای جبران افت سیگنال نیاز به تجهیزات بیشتری خواهد بود. بنابراین اولین قدم تعیین مسیرهای مستقیم، کوتاه و کم انشعاب است تا سیگنال بدون افت منتقل شود. همچنین کابل انتخابی باید استاندارد، با شیلد مناسب و مقاومت پایین باشد.
محل نصب تجهیزات نیز نقش مهمی در کاهش تلفات دارد. تقویت کننده و مولتی سوئیچ باید در نقطه ای نصب شوند که توزیع سیگنال به واحدها با کمترین طول کابل انجام شود. استفاده از اسپلیترهای با کیفیت و اتصالات محکم نیز باعث کاهش تلفات ایستگاهی می شود. تمام این موارد در کنار هم باعث می شود نیاز به تجهیزات اضافی از بین برود و سیستم با کمترین هزینه بهترین عملکرد را ارائه دهد.
انتخاب تجهیزات اصلی سیستم ماهواره مرکزی باید بر اساس تعداد واحدها، نوع ساختمان، مسیر کابل کشی و کیفیت سیگنال تعیین شود. دیش مناسب باید قطری استاندارد و مقاومت کافی در برابر شرایط جوی داشته باشد. در ساختمان های بزرگ، انتخاب LNB یونیکابل یا کواد با کیفیت بالا باعث می شود سیگنال قوی تر و پایدارتر باشد.
مولتی سوئیچ ها در قلب سیستم ماهواره مرکزی قرار دارند و انتخاب آن ها به تعداد خروجی مورد نیاز بستگی دارد. مولتی سوئیچ با کیفیت نه تنها تلفات سیگنال را کاهش می دهد، بلکه از نویز اضافی جلوگیری کرده و توزیع سیگنال را پایدارتر می کند. تقویت کننده نیز باید قدرت مناسب داشته باشد تا بتواند سیگنال را در تمام طبقات بدون افت کیفیت منتقل کند. اسپلیتر نیز باید دارای تلفات پایین باشد تا سیگنال در مسیر توزیع خراب نشود.
برای شفاف سازی تفاوت تجهیزات، یک جدول مقایسه ساده ارائه می شود:
| نوع تجهیز | نقش اصلی | تاثیر در هزینه | تاثیر در کیفیت نهایی |
| دیش | دریافت سیگنال | متوسط | بسیار بالا |
| مولتی سوئیچ | توزیع سیگنال | بالا | بسیار بالا |
| تقویت کننده | جبران تلفات | متوسط تا بالا | بالا |
| اسپلیتر | تقسیم سیگنال | پایین | متوسط |

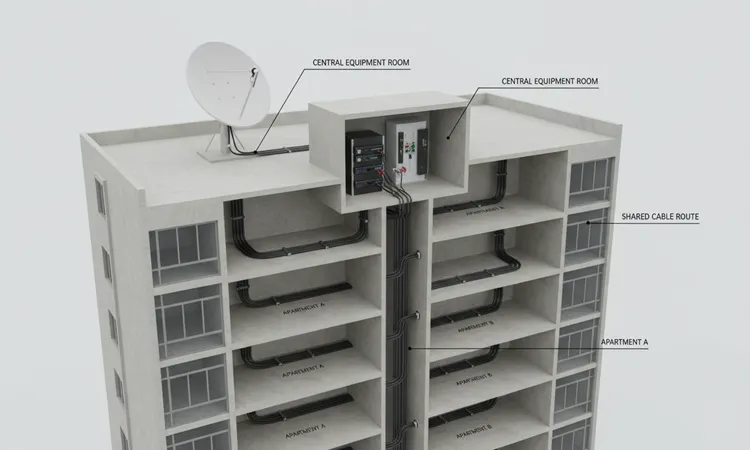

برای کاهش هزینه سیستم ماهواره مرکزی در ساختمان های چند واحدی، چند تکنیک مهم وجود دارد که استفاده از آن ها باعث کاهش هزینه نهایی پروژه می شود. اولین تکنیک، استفاده از مسیرهای کابل کشی مشترک است که در آن کابل اصلی در ستون اصلی ساختمان قرار می گیرد و از انشعابات غیرضروری جلوگیری می شود. تکنیک دیگر، نصب تجهیزات در نقاط مرکزی است تا طول کابل ها کاهش یابد و نیاز به تقویت کننده کمتر شود.
همچنین می توان از مولتی سوئیچ های ترکیبی استفاده کرد که هم سیگنال دیجیتال و هم ماهواره ای را در یک مسیر منتقل می کنند. این کار باعث حذف برخی کابل ها و کاهش هزینه می شود. یکی دیگر از روش های کاهش هزینه استفاده از تجهیزات اقتصادی اما استاندارد است تا بدون افت کیفیت هزینه نهایی کاهش یابد. نصب اصولی و دقیق نیز از مهم ترین تکنیک هاست، زیرا هر اشتباه در نصب می تواند هزینه های اضافی برای تعمیرات ایجاد کند.
طراحی یک سیستم ماهواره مرکزی مقرون به صرفه نیازمند دانش فنی، تجربه و برنامه ریزی دقیق است. انتخاب تجهیزات مناسب، طراحی صحیح نقشه کابل کشی، استفاده از مولتی سوئیچ استاندارد و نصب اصولی از مهم ترین عواملی هستند که باعث کاهش هزینه و افزایش کیفیت می شوند. اگرچه انتخاب تجهیزات ارزان در ابتدا جذاب به نظر می رسد، اما در بلندمدت باعث افزایش هزینه های تعمیرات و افت کیفیت خواهد شد.
بنابراین بهترین راهکار ترکیب تجهیزات با کیفیت مناسب، طراحی درست و اجرای حرفه ای است. سیستم ماهواره مرکزی اگر صحیح طراحی شود، سال ها بدون مشکل کار خواهد کرد و هزینه های نگهداری آن تقریباً به صفر می رسد.
