در عصر حاضر که برج های مسکونی و مجتمع های تجاری با زیربناهای عظیم ساخته می شوند، تامین محتوای تصویری و ویدئویی برای صدها واحد به صورت مجزا، نه تنها از نظر بصری نمای ساختمان را تخریب می کند، بلکه تداخل های فرکانسی شدیدی ایجاد می نماید. راه حل مهندسی برای این چالش، استفاده از یک سیستم یکپارچه است که در آن طراحی شبکه توزیع آنتن مرکزی نقش کلیدی ایفا می کند.
این طراحی فراتر از یک کابل کشی ساده است؛ در واقع ما با یک شبکه مخابراتی کوچک در دل ساختمان روبرو هستیم که باید سیگنال را از ارتفاعات پشت بام دریافت کرده و با کمترین افت و نویز، به پریز نهایی در طبقات همکف یا منفی برساند. طراحی اصولی تضمین می کند که واحد مستقر در طبقه اول همان کیفیتی را دریافت کند که واحد مجاور خرپشته به آن دسترسی دارد.
زمانی که از طراحی شبکه توزیع آنتن مرکزی در ابعاد بزرگ سخن می گوییم، مدیریت انرژی سیگنال اولویت اول ماست. بدون نقشه برداری دقیق و محاسبات ریاضی، سیگنال در میانه مسیر مستهلک شده و یا در اثر تقویت بیش از حد، دچار اعوجاج می گردد. در این مقاله، تمامی مراحل طراحی، از انتخاب توپولوژی تا محاسبات بالانسینگ را بر اساس استانداردهای مهندسی SMATV و MATV بررسی خواهیم کرد تا نقشه راهی جامع برای متخصصان این حوزه فراهم آید.
شبکه توزیع در واقع رگ های حیاتی یک سیستم آنتن مرکزی محسوب می شود که وظیفه انتقال و تقسیم توان سیگنال را بر عهده دارد. در طراحی شبکه توزیع آنتن مرکزی، تمام تجهیزاتی که بعد از بخش پردازش سیگنال (مانند آمپلی فایر اصلی) قرار می گیرند، جزئی از شبکه توزیع هستند. این بخش شامل کابل های کواکسیال اصلی، رایزرها، تقسیم کننده ها (اسپلیتر)، عبور دهنده ها (تپ آف) و نهایتا پریزهای دیواری است.
هدف اصلی در این بخش، حفظ یکپارچگی داده های دیجیتال و توان موج در طول مسیرهای طولانی است که گاهی به بیش از صد متر می رسد. در ساختمان های بزرگ، شبکه توزیع باید به گونه ای طراحی شود که کمترین نشت سیگنال به محیط و کمترین ورود نویز از محیط به کابل ها را داشته باشد. اینجاست که اهمیت شیلدینگ و انتخاب درست گرید کابل ها مشخص می شود.
در طراحی شبکه توزیع آنتن مرکزی، ما به دنبال ایجاد یک ساختار همگن هستیم که در آن هر قطعه، وظیفه ای مشخص در کاهش یا عبور سیگنال داشته باشد تا در نهایت، یک سطح توان استاندارد و تعریف شده در پشت هر گیرنده تلویزیونی ظاهر شود.
بسیاری از افراد بخش دریافت را با توزیع اشتباه می گیرند. بخش دریافت شامل آنتن های UHF، دیش های ماهواره، ال ان بی ها و هدند (Head-end) است که وظیفه شکار امواج از فضا و تبدیل آن ها به سیگنال های الکتریکی را دارند. اما در طراحی شبکه توزیع آنتن مرکزی، تمرکز ما بر روی مرحله بعد است؛ یعنی زمانی که سیگنال تولید شده و حالا باید بین مثلا ۲۰۰ واحد مسکونی تقسیم شود.
در بخش دریافت، ما با پارامترهایی مثل بهره آنتن و نویز فیگر سر و کار داریم، در حالی که در بخش توزیع، پارامترهای اصلی ما افت کابل، افت عبوری تجهیزات و ایزولاسیون بین خروجی ها هستند.
اجرای بدون نقشه در ساختمان های بزرگ، به معنای شکست قطعی پروژه است. طراحی شبکه توزیع آنتن مرکزی پیش از شروع کابل کشی به نصاب اجازه می دهد تا نقاط بحرانی افت سیگنال را شناسایی کند. اگر طراحی انجام نشود، ممکن است پس از اتمام نازک کاری ساختمان متوجه شوید که سیگنال در طبقات پایینی به شدت ضعیف است و راهی برای اضافه کردن آمپلی فایر میانی وجود ندارد.
طراحی مهندسی به ما می گوید که دقیقا از چه نوع تپ آفی با چه دسی بل خروجی در هر طبقه استفاده کنیم تا بالانس شبکه حفظ شود و هزینه های اضافی بابت خرید تجهیزات غیرضروری به کارفرما تحمیل نگردد.
انتخاب توپولوژی یا همان ساختار هندسی شبکه، اولین و مهم ترین قدم در طراحی شبکه توزیع آنتن مرکزی است. انتخاب اشتباه در این مرحله می تواند باعث شود که با قطع شدن کابل یک واحد، کل سیستم ساختمان دچار اختلال شود و یا هزینه کابل کشی به طور غیرمنطقی بالا برود.
در مجتمع های بزرگ، معمولا از سه ساختار اصلی استفاده می شود که هر کدام مزایا و محدودیت های خاص خود را دارند.

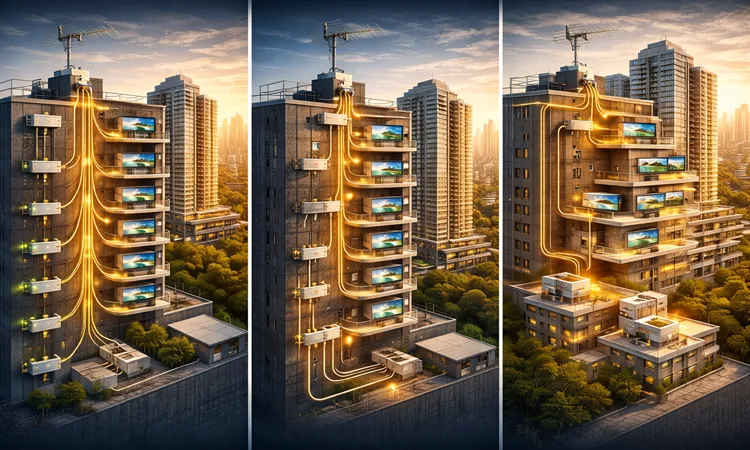

در توپولوژی ستاره ای، از مرکز توزیع (مثلا رک طبقه یا پشت بام) برای هر واحد یک کابل مجزا کشیده می شود. این روش در طراحی شبکه توزیع آنتن مرکزی برای آپارتمان های با تعداد واحد کم یا زمانی که از مولتی سوئیچ ماهواره مرکزی استفاده می شود، ایده آل است. مزیت بزرگ این روش ایزولاسیون کامل واحدها از یکدیگر است؛ یعنی بروز اتصال کوتاه در پریز یک واحد، تاثیری بر کیفیت سیگنال همسایه ها نخواهد داشت.
با این حال، مصرف کابل در این روش بسیار بالاست و برای برج های بلند با صدها واحد، می تواند باعث پر شدن داکت ها و رایزرها شود.
ساختار آبشاری یا درختی، روشی کلاسیک در سیستم های MATV است که در آن یک کابل اصلی (Main Feed) از بالای ساختمان به سمت پایین حرکت کرده و در هر طبقه با استفاده از تپ آف، شاخه هایی برای واحدها گرفته می شود. در طراحی شبکه توزیع آنتن مرکزی به روش آبشاری، مدیریت افت سیگنال بسیار حساس است.
ما باید از تپ آف هایی با افت های متفاوت استفاده کنیم (مثلا طبقات بالا ۲۰ دسی بل و طبقات پایین ۸ دسی بل) تا سیگنال خروجی در تمام طبقات یکسان باشد. این روش در مصرف کابل بسیار صرفه جویی می کند اما عیب یابی آن کمی دشوارتر است.
در ساختمان های بسیار بزرگ و مجتمع های چند بلوکه، بهترین راهکار استفاده از ساختار ترکیبی است. در این روش، سیگنال از پشت بام به صورت آبشاری بین بلوک ها یا طبقات اصلی توزیع می شود و سپس در هر زون یا طبقه، به صورت ستاره ای بین واحدها تقسیم می گردد.
این مدل در طراحی شبکه توزیع آنتن مرکزی منعطف ترین حالت ممکن است؛ چرا که پایداری روش ستاره ای را با بهینه سازی مصرف کابل در روش آبشاری ترکیب می کند. اکثر برج های مدرن امروزی با این متد طراحی می شوند تا مدیریت رایزرها ساده تر شود.
در این جدول به مقایسه توپولوژی ها پرداخته و ویژگی های هر یک را بیان می کنیم:
| ویژگی | ساختار ستاره ای | ساختار آبشاری | ساختار ترکیبی |
| مصرف کابل | بسیار بالا | بسیار پایین | متوسط و بهینه |
| سهولت عیب یابی | عالی | دشوار | خوب |
| پایداری شبکه | بسیار بالا | متوسط | بالا |
| هزینه تجهیزات | بالا (مولتی سوئیچ) | پایین (تپ آف) | متوسط |
| مناسب برای | ماهواره مرکزی | آنتن مرکزی ساده | برج های بزرگ و مجتمع ها |
برای دستیابی به یک خروجی مهندسی، فرآیند طراحی باید گام به گام و با در نظر گرفتن متغیرهای واقعی ساختمان پیش برود. اشتباه در هر مرحله می تواند محاسبات مراحل بعد را به کلی تغییر دهد. در ادامه، چهار گام اصلی که در طراحی شبکه توزیع آنتن مرکزی باید طی شود را تشریح می کنیم.
نخستین گام، استخراج آمار دقیق تمام نقاطی است که نیاز به سیگنال دارند. طراح باید بداند در هر واحد چند پریز تلویزیون پیش بینی شده است. در ساختمان های بزرگ، گاهی هر واحد سه یا چهار خروجی دارد.
در طراحی شبکه توزیع آنتن مرکزی، کل این خروجی ها به عنوان “بار شبکه” شناخته می شوند. مجموع خروجی ها تعیین می کند که آمپلی فایر اصلی ما باید چه قدرتی داشته باشد و چه تعداد تقسیم کننده در مسیر نیاز داریم.
فاصله فیزیکی بین مرکز کنترل تا دورترین پریز، تعیین کننده مقدار افت فرکانسی است. کابل کواکسیال در فرکانس های بالا (مانند ماهواره) افت بیشتری نسبت به فرکانس های پایین دارد. در طراحی شبکه توزیع آنتن مرکزی، تکنسین باید طولانی ترین مسیر رایزر و کابل کشی های افقی داخل طبقات را اندازه گیری کند.
این متراژ مستقیما در فرمول محاسبه افت سیگنال قرار می گیرد تا مشخص شود در انتهای خط، چه مقدار از توان اولیه باقی خواهد ماند.
زمانی که طول مسیر از حد مجاز فراتر می رود، سیگنال ضعیف شده و نویز بر آن غلبه می کند. در طراحی شبکه توزیع آنتن مرکزی برای برج ها، گاهی نیاز است که در طبقات میانی از آمپلی فایرهای خطی (Line Amplifier) استفاده شود. انتخاب محل قرارگیری این تقویت کننده ها بسیار حساس است.
اگر سیگنال خیلی ضعیف شده باشد و سپس تقویت شود، نویز هم تقویت می شود. بهترین نقطه برای نصب تقویت کننده، جایی است که سطح سیگنال هنوز به زیر ۶۰ دسی بل نرسیده باشد.
رایزر، ستون فقرات طراحی شبکه توزیع آنتن مرکزی است. نحوه قرارگیری جعبه های تقسیم در هر طبقه و نحوه ورود کابل ها به داکت ها باید به گونه ای باشد که کمترین تداخل را با کابل های برق فشار قوی داشته باشد. طراحی رایزر باید اجازه دسترسی آسان برای تعمیرات احتمالی را بدهد.
همچنین استفاده از ترمیناتورهای ۷۵ اهم در انتهای مسیرهای رایزر برای جلوگیری از برگشت سیگنال و ایجاد سایه در تصویر (Standing Waves) الزامی است.
قلب مهندسی در طراحی شبکه توزیع آنتن مرکزی، محاسبات ریاضی مربوط به افت توان است. هر قطعه ای که در مسیر قرار می گیرد، بخشی از انرژی سیگنال را به گرما تبدیل کرده یا جذب می کند. طراح باید مجموع این افت ها را محاسبه کرده و سپس آمپلی فایری انتخاب کند که بتواند این افت ها را جبران نماید.
کابل کواکسیال بر اساس جنس مغزی، شیلد و طولش، مقدار مشخصی افت در هر ۱۰۰ متر دارد. در طراحی شبکه توزیع آنتن مرکزی، معمولا افت کابل RG6 در فرکانس ۸۰۰ مگاهرتز حدود ۱۸ تا ۲۰ دسی بل در هر صد متر در نظر گرفته می شود.
برای مسیرهای ماهواره ای که فرکانس تا ۲۴۰۰ مگاهرتز بالا می رود، این افت به مراتب بیشتر است. بنابراین انتخاب کابل با کیفیت با افت پایین در ساختمان های بزرگ اجتناب ناپذیر است.
اسپلیترها و تپ آف ها به دلیل تقسیم توان، افت قابل توجهی ایجاد می کنند. برای مثال، یک اسپلیتر ۲ راهه حدود ۴ دسی بل و یک اسپلیتر ۸ راهه حدود ۱۲ دسی بل افت ایجاد می کند. در طراحی شبکه توزیع آنتن مرکزی، افت عبوری (Insertion Loss) تپ آف ها نیز بسیار مهم است؛ یعنی کابل اصلی که از تپ آف عبور می کند و به طبقه بعد می رود، چقدر ضعیف می شود.
این افت معمولا بین ۱ تا ۳ دسی بل است که در تعداد طبقات بالا، عدد بزرگی می شود.
پس از محاسبه کل افت ها، نوبت به انتخاب تقویت کننده می رسد. اگر مجموع افت دورترین نقطه ۹۰ دسی بل باشد و ما سیگنالی با سطح ۶۵ دسی بل در پریز بخواهیم، آمپلی فایر ما باید بتواند این فاصله را پر کند.
در طراحی شبکه توزیع آنتن مرکزی، ما باید از آمپلی فایرهایی با قابلیت تنظیم بهره (Gain) و شیب (Slope) استفاده کنیم تا فرکانس های بالا که افت بیشتری داشته اند، بیشتر تقویت شوند و طیف فرکانسی در خروجی صاف (Flat) شود.
در این جدول بخش های مختلف مسیر را معرفی کرده و در مورد طول، میزان افت و سطح سیگنال باقی مانده توضیحات لازم ارائه شده است:
| بخش مسیر | مقدار/طول | میزان افت (dB) | سطح سیگنال باقی مانده |
| خروجی آمپلی فایر | – | – | ۱۱۰ dBμV |
| کابل اصلی رایزر | ۴۰ متر | ۸ dB | ۱۰۲ dBμV |
| تپ آف طبقه ۴ | عبوری | ۲ dB | ۱۰۰ dBμV |
| اسپلیتر داخل واحد | ۴ راهه | ۸ dB | ۹۲ dBμV |
| کابل داخلی واحد | ۱۵ متر | ۳ dB | ۸۹ dBμV |
| افت پریز دیواری | ۱ عدد | ۲ dB | ۸۷ dBμV (خروجی نهایی) |
بالانس کردن به معنای این است که سطح سیگنال در تمام خروجی های یک ساختمان، مستقل از دوری یا نزدیکی به آنتن، در یک محدوده استاندارد (بین ۶۰ تا ۷۵ دسی بل) باشد. در طراحی شبکه توزیع آنتن مرکزی، بالانسینگ یکی از سخت ترین بخش های اجراست.
بدون بالانس، واحدهای طبقات بالا دچار اشباع سیگنال و واحدهای طبقات پایین دچار نویز و قطع تصویر می شوند.
برای رسیدن به بالانس، از تپ آف هایی با مقادیر مختلف استفاده می شود. در طبقات اولیه که سیگنال بسیار قوی است، از تپ آفی با خروجی مثلا ۲۴ دسی بل استفاده می کنیم (یعنی ۲۴ دسی بل از سیگنال اصلی را کم می کند و به واحد می دهد).
هر چه به سمت طبقات پایین تر می رویم، قدرت سیگنال اصلی کم می شود، پس از تپ آف هایی با افت کمتر (مثل ۱۲ یا ۸ دسی بل) استفاده می کنیم. این تکنیک کلیدی در طراحی شبکه توزیع آنتن مرکزی است که باعث می شود خروجی نهایی در تمام طبقات یکسان شود.
برای رسیدن به بالانس، از تپ آفهایی با مقادیر مختلف استفاده می شود. اگر با ساختار و عملکرد این تجهیز آشنایی کامل ندارید، پیشنهاد می کنیم مقاله راهنمای جامع درباره تپ آف را مطالعه کنید تا نقش دقیق آن در بالانسینگ شبکه را بهتر درک کنید.
اشتباه رایجی که برخی نصاب ها انجام می دهند، استفاده از اسپلیتر به جای تپ آف در رایزر است. اسپلیتر سیگنال را به طور مساوی تقسیم می کند و برای انشعاب های اصلی مناسب نیست.
در طراحی شبکه توزیع آنتن مرکزی، تپ آف (Directional Coupler) ابزار اصلی بالانسینگ است، زیرا اجازه می دهد مسیر اصلی با افت بسیار کمی به سمت طبقات بعد برود و فقط مقدار مشخصی از انرژی به سمت واحدهای همان طبقه هدایت شود.
تجربه نشان داده است که بسیاری از مشکلات سیستم های آنتن مرکزی ماه ها پس از نصب بروز می کنند. این مشکلات معمولا ریشه در خطاهای محاسباتی و عدم شناخت دقیق طراحی شبکه توزیع آنتن مرکزی دارند. آگاهی از این اشتباهات می تواند از هدر رفت سرمایه و وقت تکنسین ها جلوگیری کند.
بسیاری از نصاب ها بر اساس حدس و گمان آمپلی فایر را روی حداکثر قدرت قرار می دهند. این کار در ساختمان های بزرگ باعث ایجاد پدیده ای به نام “نویز مدولاسیون متقابل” می شود. در طراحی شبکه توزیع آنتن مرکزی، تقویت بیش از حد سیگنال به همان اندازه مخرب است که سیگنال ضعیف. عدم محاسبه دقیق افت کابل و تجهیزات پسیو باعث می شود سیستم در برخی فرکانس ها عالی و در برخی دیگر کاملا قطع باشد.
استفاده از تجهیزات با پهنای باند نامناسب (مثلا استفاده از اسپلیتر آنتن معمولی برای ماهواره) یکی دیگر از خطاهای رایج است. همچنین استفاده از کابل های با شیلد ضعیف در محیط هایی که پارازیت یا امواج موبایل وجود دارد، کل طراحی شبکه توزیع آنتن مرکزی را مختل می کند. تجهیزات پسیو باید دارای استاندارد Class A باشند تا تداخلی در شبکه ایجاد نشود.
ساختمان ها موجوداتی زنده و در حال تغییر هستند. گاهی پس از اتمام پروژه، کارفرما تصمیم می گیرد چند دوربین مداربسته یا یک کانال اختصاصی به شبکه اضافه کند.
اگر در طراحی شبکه توزیع آنتن مرکزی، ظرفیت خالی (Headroom) در آمپلی فایرها و فضای کافی در داکت ها پیش بینی نشده باشد، اضافه کردن حتی یک خروجی جدید می تواند کل بالانس شبکه را به هم بریزد. همیشه باید حدود ۲۰ درصد ظرفیت اضافه برای افت های احتمالی و توسعه آتی در نظر گرفت.
قبل از شروع به کابل کشی و نصب تجهیزات، این چک لیست را برای اطمینان از صحت طراحی شبکه توزیع آنتن مرکزی مرور کنید:
در صورت نیاز به طراحی و اجرای مهندسی شبکه توزیع آنتن مرکزی، یوروتک ایران با محاسبات دقیق، بالانسینگ اصولی و تأمین تجهیزات استاندارد، کیفیت پایدار و بدون نویز را تضمین می کند.
طراحی شبکه توزیع آنتن مرکزی در ساختمان های بزرگ، تلفیقی از هنر چیدمان و دانش مهندسی مخابرات است. همانطور که دیدیم، موفقیت یک پروژه در گرو انتخاب درست توپولوژی، محاسبات دقیق افت سیگنال در کابل ها و تجهیزات پسیو، و در نهایت بالانس کردن هوشمندانه شبکه با استفاده از تپ آف هاست. یک طراحی اصولی نه تنها کیفیت تصویر پایدار را برای تمام واحدها تضمین می کند، بلکه هزینه های نگهداری و عیب یابی را در آینده به حداقل می رساند.
به عنوان یک متخصص، همواره محاسبات روی کاغذ را پیش از اجرای فیزیکی در اولویت قرار دهید تا خروجی کار شما، امضای حرفه ای تان در صنعت ساختمان باشد.
۱. چرا در طبقات پایین برج ها تصویر شطرنجی می شود؟
این موضوع معمولا به دلیل افت انباشته شده کابل اصلی رایزر و عدم استفاده از آمپلی فایر میانی یا تپ آف های با افت نامناسب رخ می دهد. در طراحی شبکه توزیع آنتن مرکزی باید افت هر متر کابل به دقت محاسبه شود تا سیگنال در طبقات پایین به زیر حد آستانه (۴۵ دسی بل) نرسد.
۲. تفاوت اصلی طراحی MATV با SMATV چیست؟
سیستم MATV فقط برای سیگنال های تلویزیونی زمینی (UHF/VHF) طراحی می شود، اما SMATV شامل سیگنال های ماهواره ای نیز می گردد. در طراحی شبکه توزیع آنتن مرکزی برای ماهواره (SMATV)، به دلیل فرکانس بالاتر، افت کابل ها بسیار بیشتر است و نیاز به تجهیزاتی با پهنای باند وسیع تر وجود دارد.
۳. آیا می توان از آمپلی فایر معمولی برای ماهواره مرکزی استفاده کرد؟
خیر، آمپلی فایرهای ماهواره مرکزی (Line Amplifiers) باید فرکانس های ۹۵۰ تا ۲۴۰۰ مگاهرتز را پوشش دهند و قابلیت عبور جریان DC برای تغذیه ال ان بی را داشته باشند. استفاده از آمپلی فایر معمولی آنتن زمینی باعث قطع شدن سیگنال ماهواره می شود.
۴. نقش ترمیناتور ۷۵ اهم در شبکه توزیع چیست؟
در انتهای هر مسیر کابل که به پریز یا دستگاهی ختم نمی شود، باید از مقاومت انتها یا ترمیناتور استفاده کرد. این کار مانع از انعکاس سیگنال به سمت عقب می شود که در غیر این صورت باعث ایجاد نویز و کاهش کیفیت تصویر در سایر واحدها خواهد شد.
۵. برای یک ساختمان ۱۰ طبقه، ساختار ستاره ای بهتر است یا آبشاری؟
اگر هدف فقط آنتن مرکزی (شبکه های داخلی) باشد، ساختار آبشاری با تپ آف اقتصادی تر است. اما اگر کارفرما نیاز به ماهواره مرکزی برای هر واحد دارد، ساختار ستاره ای با استفاده از مولتی سوئیچ در رایزرها، پایداری و کیفیت بسیار بالاتری را ارائه می دهد.
