نقشه آنتن مرکزی ساختمان، طرحی فنی برای مشخص‌کردن مسیر دریافت و توزیع سیگنال تلویزیونی بین واحدهای یک ساختمان است. این نقشه نشان می‌دهد سیگنال از کجا دریافت می‌شود، چه تجهیزاتی در مسیر قرار می‌گیرند و کابل‌کشی تا پریزهای تلویزیون هر واحد چگونه انجام می‌شود. طراحی صحیح شبکه، علاوه بر کاهش افت سیگنال، به بهبود کیفیت دریافت و ساده‌ترشدن عیب‌یابی سیستم کمک می‌کند.
در ساختمان‌های چندواحدی، عواملی مانند تعداد طبقات، تعداد پریزهای تلویزیون، طول کابل‌ها، کیفیت سیگنال ورودی و نوع تجهیزات توزیع در طراحی شبکه نقش دارند. به همین دلیل، نقشه باید بر اساس شرایط واقعی ساختمان تهیه شود و نمی‌توان یک الگوی ثابت را برای تمام پروژه‌ها به کار برد.
در ادامه، اجزای اصلی سیستم، روش‌های سیم‌کشی، نحوه انتخاب تجهیزات و اصول محاسبه افت سیگنال را بررسی می‌کنیم.

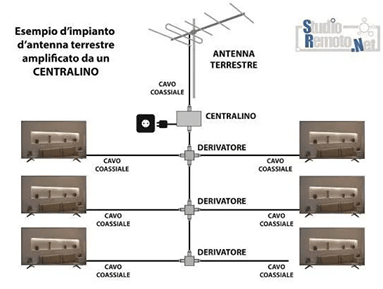

نقشه آنتن مرکزی، نمایی از ساختار دریافت، تقویت و توزیع سیگنال تلویزیونی در ساختمان است. در این نقشه، محل نصب آنتن، تقویت‌کننده، اسپلیترها، تپ‌آف‌ها، مسیر کابل‌های اصلی و فرعی و محل پریزهای تلویزیون مشخص می‌شود.
هدف از اجرای این سیستم، دریافت سیگنال از یک یا چند منبع و انتقال آن به نقاط مختلف ساختمان با استفاده از یک شبکه مشترک است. به این ترتیب، به‌جای نصب آنتن مستقل برای هر واحد، تجهیزات دریافت و توزیع به‌صورت متمرکز طراحی می‌شوند.
این ساختار در آپارتمان‌های مسکونی، مجتمع‌های بزرگ، هتل‌ها و ساختمان‌های اداری کاربرد دارد. از مهم‌ترین مزایای آن می‌توان به موارد زیر اشاره کرد:
البته عملکرد مناسب سیستم تنها به نقشه وابسته نیست. کیفیت سیگنال دریافتی، مشخصات کابل‌ها، نحوه اتصال تجهیزات و اجرای صحیح شبکه نیز در نتیجه نهایی تأثیر مستقیم دارند.
برای طراحی یک شبکه توزیع مناسب، ابتدا باید تجهیزات موردنیاز و وظیفه هرکدام مشخص شود. انتخاب این قطعات بر اساس تعداد خروجی‌ها، طول مسیرها، محدوده فرکانسی و سطح سیگنال موردنیاز انجام می‌شود.
آنتن، سیگنال تلویزیونی را از فرستنده‌های زمینی دریافت می‌کند. محل نصب و جهت آن باید با توجه به موقعیت فرستنده، موانع اطراف و کیفیت سیگنال انتخاب شود. در بعضی مناطق، استفاده از چند آنتن برای دریافت سیگنال از جهت‌های مختلف ضروری است.
آمپلی‌فایر برای جبران افت سیگنال در مسیر توزیع استفاده می‌شود. میزان بهره دستگاه باید با توجه به سطح سیگنال ورودی، افت کابل‌ها و مشخصات خروجی موردنیاز تعیین شود.
تقویت بیش از اندازه می‌تواند باعث اشباع دستگاه یا کاهش کیفیت دریافت شود. همچنین اگر سیگنال ورودی از ابتدا نویز زیادی داشته باشد، تقویت آن لزوماً مشکل را برطرف نمی‌کند. به همین دلیل، بررسی کیفیت سیگنال پیش از انتخاب آمپلی‌فایر اهمیت دارد.
اسپلیتر، سیگنال ورودی را بین چند خروجی تقسیم می‌کند. این قطعه معمولاً زمانی استفاده می‌شود که لازم باشد سیگنال به چند رایزر، بخش ساختمان یا مسیر مستقل انتقال پیدا کند.
هر اسپلیتر مقداری افت ایجاد می‌کند که با توجه به تعداد خروجی‌ها و مشخصات فنی دستگاه تعیین می‌شود. این افت باید در محاسبات نقشه لحاظ شود.
تپ‌آف برای برداشت بخشی از سیگنال از یک خط اصلی به کار می‌رود. این تجهیز در شبکه‌های توزیع طبقاتی کاربرد دارد و امکان انتقال سیگنال به واحدها را بدون تقسیم یکسان تمام توان سیگنال در هر نقطه فراهم می‌کند.
مقدار تضعیف انشعاب و افت عبوری تپ‌آف باید با توجه به محل نصب آن در شبکه انتخاب شود.
کابل کواکسیال مسیر انتقال سیگنال بین آنتن، تجهیزات توزیع و پریزهای تلویزیون را تشکیل می‌دهد. در سیستم‌های متداول تلویزیونی، کابل با امپدانس اسمی ۷۵ اهم استفاده می‌شود.
پریزها، کانکتورها و اتصالات نیز باید با کابل و نوع شبکه سازگار باشند. کیفیت پایین اتصالات یا نصب نادرست آن‌ها ممکن است باعث افت سیگنال، ورود نویز یا ایجاد اختلال در دریافت شود.
بسته به ساختار پروژه، ممکن است فیلترها، ترکیب‌کننده‌ها، تجهیزات جداسازی سیگنال و ترمیناتورهای ۷۵ اهم نیز موردنیاز باشند.
پس از مشخص‌شدن تجهیزات، باید روش انتقال سیگنال از نقطه مرکزی به واحدها تعیین شود. انتخاب ساختار توزیع به تعداد پریزها، طول مسیر کابل‌ها، امکانات رایزر و میزان افت قابل‌قبول بستگی دارد.
در ساختار ستاره‌ای، کابل هر واحد یا پریز از یک نقطه توزیع مرکزی به سمت مقصد کشیده می‌شود. در این روش، مسیر هر خروجی مستقل است و بررسی یا تعویض کابل یک واحد معمولاً ساده‌تر انجام می‌شود.
از مزایای این ساختار می‌توان به امکان کنترل جداگانه مسیرها و انعطاف‌پذیری در توسعه شبکه اشاره کرد. در مقابل، مصرف کابل بیشتر است و باید فضای کافی برای عبور کابل‌ها از نقطه مرکزی تا واحدها وجود داشته باشد.
این روش در ساختمان‌هایی که امکان کابل‌کشی مستقل فراهم است، گزینه‌ای قابل‌بررسی محسوب می‌شود.

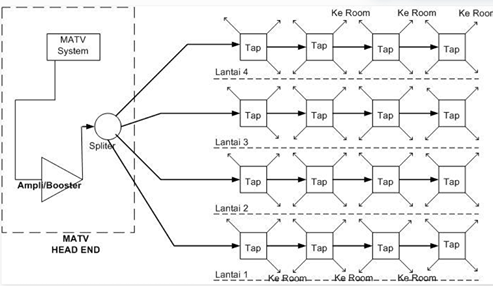

در این ساختار، کابل اصلی از مسیر رایزر عبور می‌کند و در نقاط مشخص، با استفاده از تپ‌آف‌ها انشعاب‌هایی برای طبقات یا واحدها ایجاد می‌شود.
مزیت این روش، امکان مدیریت مسیر اصلی و کاهش نیاز به کشیدن کابل مستقل از مرکز برای تمام نقاط است. بااین‌حال، انتخاب مقدار تضعیف تپ‌آف‌ها اهمیت زیادی دارد؛ زیرا سطح سیگنال در طول مسیر و در نقاط مختلف یکسان نیست.
در بعضی ساختمان‌ها، ترکیب توزیع ستاره‌ای و عبوری نتیجه مناسب‌تری دارد. برای مثال، سیگنال ابتدا به چند رایزر تقسیم می‌شود و سپس در هر طبقه، کابل‌ها به‌صورت مستقل یا با استفاده از تپ‌آف به واحدها می‌رسند.
در این حالت، نقشه باید تمام نقاط تقسیم، مسیرهای اصلی و فرعی و مشخصات تجهیزات را نشان دهد. انتخاب روش نهایی باید بر اساس محاسبات افت سیگنال و محدودیت‌های اجرایی انجام شود.
طراحی نقشه پیش از شروع کابل‌کشی، از تغییرات غیرضروری در زمان اجرا جلوگیری می‌کند و امکان انتخاب دقیق‌تر تجهیزات را فراهم می‌سازد.
در ابتدا باید تعداد طبقات، تعداد واحدها، تعداد پریزهای موردنیاز در هر واحد و محل عبور رایزرها مشخص شود. همچنین باید فاصله تقریبی تجهیزات مرکزی تا دورترین واحد و شرایط نصب آنتن بررسی شود.
پیش از انتخاب آمپلی‌فایر، لازم است وضعیت سیگنال دریافتی از آنتن ارزیابی شود. قدرت سیگنال، کیفیت دریافت و وجود تداخل از عواملی هستند که بر طراحی شبکه تأثیر می‌گذارند.
اگر سیگنال ورودی ضعیف یا بی‌کیفیت باشد، ممکن است پیش از طراحی بخش توزیع، اصلاح محل نصب آنتن یا بررسی منبع اختلال ضروری باشد.
با توجه به تعداد خروجی‌ها و مسیرهای کابل‌کشی، ساختار ستاره‌ای، عبوری یا ترکیبی انتخاب می‌شود. در این مرحله باید مشخص شود که سیگنال به چند مسیر اصلی تقسیم خواهد شد و هر مسیر چگونه به واحدها می‌رسد.
محل نصب آمپلی‌فایر، اسپلیترها، تپ‌آف‌ها و جعبه‌های توزیع باید روی نقشه مشخص شود. تجهیزات بهتر است در نقاط قابل‌دسترس و مناسب برای سرویس و نگهداری نصب شوند.
همچنین باید دسترسی به برق موردنیاز تجهیزات، شرایط محیطی محل نصب و امکان تعویض قطعات در آینده در نظر گرفته شود.
در این مرحله، افت کابل‌ها، تقسیم‌کننده‌ها، تپ‌آف‌ها، پریزها و اتصالات محاسبه می‌شود. مسیرهایی که بیشترین تضعیف را دارند باید به‌دقت بررسی شوند تا سطح سیگنال در خروجی‌ها از محدوده مناسب خارج نشود.
در نقشه نهایی باید محل تجهیزات، مسیر کابل‌های اصلی، انشعاب‌های هر طبقه، تعداد خروجی‌ها و محل پریزها مشخص باشد. درج نوع کابل، مشخصات تضعیف تجهیزات و شماره‌گذاری مسیرها نیز به اجرای دقیق‌تر کمک می‌کند.
پس از پایان کابل‌کشی، سطح و کیفیت سیگنال در چند نقطه از شبکه اندازه‌گیری می‌شود. بررسی نزدیک‌ترین و دورترین پریزها کمک می‌کند اختلاف سطح سیگنال و مشکلات احتمالی مسیر مشخص شود.
در طراحی شبکه تلویزیونی ساختمان، دو اصطلاح MATV و SMATV به نوع سیستم دریافت و توزیع سیگنال اشاره دارند. این اصطلاحات به‌تنهایی روش سیم‌کشی را مشخص نمی‌کنند و ساختار شبکه باید متناسب با تجهیزات و نیاز پروژه تعیین شود.
MATV مخفف Master Antenna Television است و به سیستم آنتن تلویزیونی مشترک اشاره دارد. در این ساختار، سیگنال دریافتی از آنتن‌های زمینی در یک نقطه جمع‌آوری و سپس بین واحدهای ساختمان توزیع می‌شود.
نقشه این سیستم، مسیر آنتن، تجهیزات تقویت و تقسیم سیگنال، رایزرها و کابل‌های منتهی به پریزها را مشخص می‌کند. تعداد واحدها، کیفیت سیگنال ورودی و طول مسیرها از عوامل اصلی در انتخاب تجهیزات هستند.
SMATV مخفف Satellite Master Antenna Television است و برای دریافت و توزیع مشترک سیگنال‌های تلویزیونی ماهواره‌ای در یک ساختمان یا مجموعه به کار می‌رود.
این سیستم ممکن است به دیش ماهواره، تجهیزات دریافت و تبدیل سیگنال، تقسیم‌کننده‌های سازگار با محدوده فرکانسی موردنظر و سایر تجهیزات تخصصی نیاز داشته باشد. نوع تجهیزات به روش توزیع انتخاب‌شده و امکانات موردنیاز کاربران بستگی دارد.
برای نمونه، در برخی ساختارهای ماهواره‌ای، نحوه توزیع سیگنال و نیاز به کنترل مستقل گیرنده‌ها بر انتخاب تجهیزات و مسیر کابل‌کشی تأثیر می‌گذارد.
بنابراین، تفاوت اصلی MATV و SMATV در نوع منبع دریافت و تجهیزات موردنیاز است. استفاده از یک ساختار یا قطعه در هر دو سیستم، بدون بررسی محدوده فرکانسی و مشخصات فنی، لزوماً نتیجه مناسبی ایجاد نمی‌کند.
در نقشه آنتن مرکزی، محل قرارگیری تجهیزات باید بر اساس سطح سیگنال و میزان افت مسیر تعیین شود. ترتیب قطعات ممکن است در پروژه‌های مختلف متفاوت باشد، اما در یک ساختار متداول، سیگنال از آنتن دریافت می‌شود و پس از پردازش یا تقویت موردنیاز، به شبکه توزیع انتقال پیدا می‌کند.

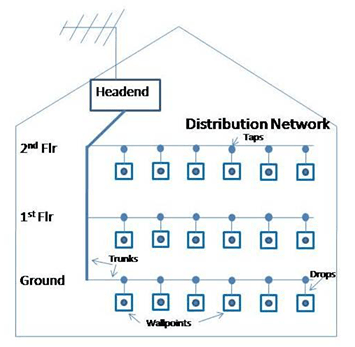

مسیر کلی را می‌توان به این صورت نمایش داد:
آنتن ← تقویت‌کننده در صورت نیاز ← اسپلیتر یا تجهیزات توزیع ← رایزر اصلی ← تپ‌آف یا تقسیم‌کننده فرعی ← پریز تلویزیون
این دیاگرام یک الگوی مفهومی است و ترتیب واقعی تجهیزات باید با توجه به ساختار انتخاب‌شده و مشخصات فنی شبکه تعیین شود.
آمپلی‌فایر باید در نقطه‌ای نصب شود که بتواند افت بخش موردنظر از شبکه را جبران کند، بدون اینکه سطح سیگنال از محدوده مجاز تجهیزات بالاتر برود.
انتخاب دستگاه صرفاً بر اساس تعداد واحدها یا بیشترین بهره ممکن، روش مناسبی نیست. سطح ورودی، کیفیت سیگنال، بهره موردنیاز و حداکثر سطح خروجی دستگاه باید هم‌زمان بررسی شوند.
اسپلیتر برای تقسیم سیگنال بین مسیرهای مستقل استفاده می‌شود. برای مثال، خروجی شبکه مرکزی می‌تواند به چند رایزر یا بخش مجزای ساختمان هدایت شود.
با افزایش تعداد خروجی‌ها، معمولاً افت تقسیم نیز بیشتر می‌شود. بنابراین، تعداد خروجی اسپلیتر باید با ساختار شبکه هماهنگ باشد و افت آن در محاسبات لحاظ شود.
تپ‌آف بیشتر در مسیرهای عبوری کاربرد دارد. در ساختمان چندطبقه، خط اصلی از رایزر عبور می‌کند و در نقاط تعیین‌شده، انشعاب موردنیاز هر طبقه یا بخش از ساختمان گرفته می‌شود.
مقدار تضعیف انشعاب باید متناسب با موقعیت تپ‌آف انتخاب شود. در بعضی نقاط به انشعاب با تضعیف کمتر و در نقاط دیگر به تضعیف بیشتر نیاز است تا سطح سیگنال در خروجی‌های مختلف متعادل بماند.
کیفیت کابل‌کشی یکی از عوامل مهم در عملکرد نهایی شبکه است. حتی اگر آنتن و تجهیزات مرکزی به‌درستی انتخاب شده باشند، استفاده از کابل نامناسب یا اتصالات غیراستاندارد می‌تواند باعث افت سیگنال و اختلال در دریافت شود.
در سیستم‌های تلویزیونی معمولاً از کابل کواکسیال ۷۵ اهم استفاده می‌شود. کابل‌های RG6 و RG11 از گزینه‌های رایج هستند، اما انتخاب بین آن‌ها باید بر اساس طول مسیر، میزان تضعیف در فرکانس کاری و شرایط نصب انجام شود.
RG6 در بسیاری از مسیرهای متداول ساختمان کاربرد دارد. در مسیرهای طولانی‌تر نیز ممکن است کابل RG11 یا کابل دیگری با تضعیف کمتر بررسی شود. بااین‌حال، نام کابل به‌تنهایی معیار کافی نیست و مشخصات واقعی محصول اهمیت بیشتری دارد.
هنگام انتخاب کابل باید به این موارد توجه کرد:
در مسیرهای بیرونی، استفاده از کابلی که برای شرایط محیطی محل نصب مناسب باشد اهمیت ویژه‌ای دارد.
پریز تلویزیون باید با نوع سیستم، محدوده فرکانسی و ساختار کابل‌کشی سازگار باشد. در شبکه‌های عبوری، افت عبوری و افت انشعابی پریز نیز باید در طراحی لحاظ شود؛ زیرا این مقادیر بر سطح سیگنال پریزهای بعدی اثر می‌گذارند.
در شبکه‌های ستاره‌ای نیز مشخصات پریز و اتصالات باید با تجهیزات توزیع هماهنگ باشد.
کانکتور نامناسب، مغزی آسیب‌دیده، اتصال شل یا باقی‌ماندن رشته‌های شیلد در محل اتصال می‌تواند عملکرد شبکه را مختل کند. به همین دلیل، کنترل کیفیت اتصالات به‌اندازه انتخاب کابل اهمیت دارد.
همچنین باید از ایجاد خم‌های تند، کشیدگی بیش از حد و له‌شدن کابل جلوگیری کرد. مسیرهای عبور کابل نیز تا حد امکان باید از منابع قوی نویز الکترومغناطیسی فاصله داشته باشند.
فرض کنیم یک ساختمان پنج‌طبقه دارای دو واحد در هر طبقه است و هر واحد یک پریز تلویزیون دارد. در این حالت، شبکه باید سیگنال را به ده پریز منتقل کند.
در طراحی این ساختمان، ابتدا محل نصب آنتن و تجهیزات مرکزی مشخص می‌شود. سپس با توجه به کیفیت سیگنال ورودی و طول مسیرها، نیاز به تقویت‌کننده بررسی خواهد شد. پس از آن، مسیر رایزرها و انشعاب‌های هر طبقه تعیین می‌شود.
برای چنین ساختمانی می‌توان دو ساختار کلی را بررسی کرد.
در روش ستاره‌ای، از نقطه توزیع مرکزی برای هر واحد یا پریز، مسیر کابل مستقلی در نظر گرفته می‌شود. در این مثال، در صورت مستقل‌بودن مسیر هر پریز، ده مسیر خروجی خواهیم داشت.
این ساختار امکان بررسی جداگانه کابل هر واحد را فراهم می‌کند و در صورت بروز مشکل، محدودکردن محل عیب معمولاً ساده‌تر است. در مقابل، به کابل بیشتر و فضای کافی برای عبور مسیرهای مستقل نیاز دارد.
در این روش، کابل اصلی از رایزر عبور می‌کند و در هر طبقه، انشعاب موردنیاز دو واحد ایجاد می‌شود. نوع تپ‌آف و مقدار تضعیف آن باید متناسب با موقعیت طبقه و سطح سیگنال موردنیاز انتخاب شود.
در این ساختار، افت مسیر اصلی، افت عبوری تجهیزات و افت انشعاب هر طبقه باید به‌صورت جداگانه محاسبه شود. اگر انتخاب تپ‌آف‌ها بدون محاسبه انجام شود، ممکن است سطح سیگنال در طبقات مختلف اختلاف زیادی داشته باشد.
انتخاب بین این دو ساختار به طول مسیرها، تعداد پریزها، فضای رایزر، امکان کابل‌کشی مستقل و مشخصات تجهیزات بستگی دارد. گاهی نیز ترکیب دو روش، نتیجه مناسب‌تری ایجاد می‌کند.
بنابراین، این مثال فقط ساختار کلی توزیع را نشان می‌دهد. برای تهیه نقشه اجرایی باید ابعاد واقعی ساختمان، مسیر کابل‌ها، افت تجهیزات و سطح سیگنال موردنیاز در خروجی‌ها بررسی شود.
یکی از مهم‌ترین مراحل طراحی آنتن مرکزی، محاسبه میزان افت سیگنال در مسیر انتقال است. سیگنال هنگام عبور از کابل، اسپلیتر، تپ‌آف، پریز و اتصالات مقداری از سطح خود را از دست می‌دهد. اگر این افت به‌درستی محاسبه نشود، ممکن است سیگنال در بعضی واحدها ضعیف‌تر از محدوده موردنیاز باشد.
برای محاسبه افت هر مسیر، باید تمام تجهیزات بین نقطه شروع و پریز مقصد مشخص شوند و میزان تضعیف هر بخش از روی مشخصات فنی آن استخراج شود.
افت کابل معمولاً در مشخصات سازنده و بر حسب دسی‌بل در هر ۱۰۰ متر اعلام می‌شود. اگر افت کابل در طول ۱۰۰ متر برابر با (A) دسی‌بل و طول مسیر برابر با (L) متر باشد، افت تقریبی کابل از رابطه زیر به دست می‌آید:
[
\text{افت کابل}=\frac{A\times L}{100}
]
برای مثال، اگر افت کابل در فرکانس موردنظر ۱۲ دسی‌بل در هر ۱۰۰ متر باشد و طول مسیر ۳۰ متر در نظر گرفته شود، خواهیم داشت:
[
\frac{12\times30}{100}=3.6\text{ dB}
]
در نتیجه، افت کابل در این مسیر حدود ۳٫۶ دسی‌بل خواهد بود. این عدد صرفاً برای توضیح روش محاسبه است و در پروژه واقعی باید از مشخصات همان کابل در فرکانس کاری استفاده شود.
برای به‌دست‌آوردن افت کل، تضعیف کابل‌ها و تجهیزات غیرفعال مسیر را با یکدیگر جمع می‌کنیم.
برای نمونه، فرض کنید در یک مسیر مشخص:
در این صورت:
[
3.6+7+1.4=12\text{ dB}
]
افت کل مسیر برابر با ۱۲ دسی‌بل خواهد بود.
اگر سطح سیگنال ورودی این مسیر ۷۰ دسی‌بل میکروولت باشد، سطح تقریبی سیگنال در خروجی، پیش از درنظرگرفتن هرگونه تقویت، برابر است با:
[
70-12=58\text{ dB}\mu V
]
مناسب‌بودن این مقدار به نوع سیگنال، استاندارد سیستم و مشخصات گیرنده بستگی دارد؛ بنابراین، نباید یک سطح خروجی ثابت را برای تمام ساختمان‌ها مناسب فرض کرد.
در یک شبکه چندواحدی، افت تمام مسیرها یکسان نیست. نزدیک‌ترین پریز ممکن است کابل کوتاه‌تری داشته باشد، درحالی‌که دورترین پریز از کابل طولانی‌تر یا تجهیزات بیشتری عبور می‌کند.
به همین دلیل، محاسبات باید برای چند مسیر مختلف انجام شود. در شبکه‌های عبوری، علاوه بر افت انشعاب، افت عبوری تپ‌آف‌ها و سایر تجهیزات مسیر اصلی نیز اهمیت دارد.
پس از محاسبه افت، باید سطح سیگنال در مسیرهای دارای بیشترین تضعیف بررسی شود. اگر سطح خروجی برای تأمین نیاز شبکه کافی نباشد، می‌توان با توجه به شرایط ورودی و مشخصات سیستم از تقویت‌کننده مناسب استفاده کرد.
در این انتخاب، بهره دستگاه تنها عامل تعیین‌کننده نیست. حداکثر سطح خروجی، کیفیت سیگنال ورودی، نویز، احتمال تداخل کانال‌ها و سطح مجاز سیگنال در پریزها نیز باید در نظر گرفته شوند.
اندازه‌گیری واقعی پس از اجرا، راهی برای بررسی صحت محاسبات و شناسایی مشکلات احتمالی است. بهتر است هم سطح سیگنال و هم کیفیت دریافت در نقاط مختلف شبکه ارزیابی شود.
حتی یک نقشه دقیق نیز در صورت اجرای نادرست نمی‌تواند عملکرد مناسبی داشته باشد. رعایت چند نکته در زمان نصب، از بروز بسیاری از مشکلات رایج جلوگیری می‌کند.
همچنین بهتر است نقشه نهایی پس از اجرای واقعی به‌روزرسانی شود تا هرگونه تغییر در مسیر کابل‌ها یا محل تجهیزات در مستندات باقی بماند.
نقشه اجرایی تنها برای تعیین مسیر سیم‌کشی نیست؛ بلکه می‌تواند در برآورد تجهیزات، زمان اجرا و نگهداری آینده نیز مؤثر باشد. تعداد پریزها، نوع کابل، تعداد انشعاب‌ها، طول مسیرها و ساختار توزیع از عواملی هستند که بر حجم عملیات و تجهیزات موردنیاز اثر می‌گذارند.
برای برآورد هزینه نصب آنتن مرکزی، باید علاوه بر تعداد واحدها، تعداد پریزهای هر واحد، متراژ تقریبی کابل، نوع تجهیزات توزیع، نیاز به تقویت سیگنال و دشواری دسترسی به مسیرهای کابل‌کشی در نظر گرفته شود. در نتیجه، دو ساختمان با تعداد واحدهای یکسان ممکن است به دلیل تفاوت در نقشه و شرایط اجرا، هزینه‌های متفاوتی داشته باشند.
از طرف دیگر، در ساختمان‌هایی که نیاز به توزیع سیگنال ماهواره‌ای نیز وجود دارد، طراحی باید با تجهیزات و ساختار مناسب آن سیستم هماهنگ باشد. برای مثال، ماهواره مرکزی ممکن است به تجهیزات دریافت و توزیع متفاوتی نسبت به یک شبکه تلویزیونی زمینی معمولی نیاز داشته باشد.
به همین دلیل، نقشه باید تمام مسیرهای سیگنال، نقاط انشعاب و مشخصات تجهیزات را به‌صورت روشن نمایش دهد. این اطلاعات در زمان تعمیرات، تعویض قطعات یا اضافه‌شدن خروجی‌های جدید نیز کاربرد دارند.
طراحی اصولی نقشه آنتن مرکزی ساختمان به بررسی هم‌زمان چند عامل نیاز دارد: کیفیت سیگنال ورودی، تعداد واحدها و پریزها، ساختار کابل‌کشی، مشخصات تجهیزات و میزان افت در هر مسیر.
انتخاب بین توزیع ستاره‌ای، عبوری یا ترکیبی باید بر اساس شرایط واقعی ساختمان انجام شود. همچنین نوع کابل، افت اسپلیترها و تپ‌آف‌ها و محل نصب آمپلی‌فایر باید در محاسبات لحاظ شود تا سطح سیگنال در خروجی‌های مختلف در محدوده مناسب باقی بماند.
در نهایت، ترکیب یک نقشه دقیق، اجرای استاندارد و اندازه‌گیری پس از نصب، امکان ایجاد شبکه‌ای پایدارتر و قابل‌نگهداری را فراهم می‌کند. هرچه مسیرها و مشخصات تجهیزات در نقشه روشن‌تر باشند، احتمال خطا در اجرا و دشواری عیب‌یابی در آینده کمتر خواهد بود.
