در دنیای مدرن مدیریت ساختمان، سیستم های توزیع سیگنال به عنوان یکی از حیاتی ترین زیرساخت های رفاهی شناخته می شوند که عملکرد صحیح آن ها مستقیما بر رضایت ساکنان تاثیر می گذارد. نگهداری آنتن مرکزی فرآیندی است که فراتر از تعمیرات ساده پس از خرابی بوده و شامل یک استراتژی جامع برای تضمین پایداری کیفیت تصویر و صدا در تمامی واحدهاست. بسیاری از مدیران ساختمان تنها زمانی به فکر تماس با تکنسین می افتند که سیستم به طور کامل قطع شده باشد، در حالی که نگهداری آنتن مرکزی به معنای پایش مداوم تجهیزات برای جلوگیری از بروز چنین بحران هایی است. با توجه به استقرار بخش های اصلی این سیستم در محیط های باز و در معرض باد، باران و تغییرات دمایی شدید، فرسودگی قطعات امری اجتناب ناپذیر است. یک برنامه مدون برای نگهداری آنتن مرکزی کمک می کند تا کوچکترین افت در تراز سیگنال یا خرابی در اتصالات پیش از آنکه به یک قطعی کلی تبدیل شود، شناسایی و مرتفع گردد. این مقاله با نگاهی تخصصی به روش های پیشگیرانه، به بررسی دقیق اصول نگهداری آنتن مرکزی می پردازد تا مدیران و تیم های فنی بتوانند با کمترین هزینه، بیشترین بهره وری را از زیرساخت های مخابراتی ساختمان داشته باشند.
ضرورت نگهداری آنتن مرکزی ریشه در ماهیت حساس تجهیزات الکترونیکی و شرایط محیطی نصب آن ها دارد. تجهیزاتی که در پشت بام نصب می شوند، روزانه با اشعه ماوراء بنفش، رطوبت و لرزش های ناشی از باد دست و پنجه نرم می کنند که همگی از عوامل اصلی استهلاک هستند. بدون یک برنامه منظم برای نگهداری آنتن مرکزی، این عوامل به تدریج باعث کاهش کیفیت خروجی شده و در نهایت منجر به سوختن قطعات گران قیمتی مانند مولتی سوییچ ها و آمپلی فایرهای مرکزی می شوند.
یکی از اصلی ترین اهداف نگهداری آنتن مرکزی، حذف غافلگیری های ناشی از قطع ناگهانی تصویر است. تصور کنید در زمان پخش یک رویداد ورزشی مهم یا در ساعات پربیننده شب، سیستم آنتن یک برج بزرگ دچار اختلال شود؛ در چنین شرایطی فشار روانی بر مدیریت ساختمان بسیار زیاد خواهد بود. نگهداری آنتن مرکزی با شناسایی قطعاتی که در آستانه خرابی هستند (مانند خازن های باد کرده در منبع تغذیه)، اجازه می دهد تا پیش از وقوع حادثه، عملیات تعویض انجام شود. این رویکرد پیشگیرانه باعث می شود که سیستم همواره در وضعیت آماده به کار باقی بماند و ضریب اطمینان شبکه به شدت افزایش یابد.
سیگنال های دیجیتال برخلاف سیستم های آنالوگ قدیمی، دارای آستانه مشخصی هستند؛ به این معنا که اگر کیفیت سیگنال از حد معینی پایین تر بیاید، تصویر به جای برفکی شدن، به طور کامل شطرنجی یا قطع می شود. نگهداری آنتن مرکزی با تست مداوم تراز سیگنال در پریزهای مختلف، تضمین می کند که قدرت و کیفیت امواج در تمام طول شبکه یکنواخت باقی بماند. گرد و غبار روی دیش ها، اکسید شدن کانکتورها و یا شل شدن پایه آنتن ها همگی می توانند به مرور زمان کیفیت را کاهش دهند که تنها از طریق برنامه منظم نگهداری آنتن مرکزی قابل تشخیص و اصلاح هستند.
هزینه خرید تجهیزات ماهواره و آنتن مرکزی در سال های اخیر به شدت افزایش یافته است، لذا حفظ سلامت این سرمایه ها از اولویت های اقتصادی ساختمان است. نگهداری آنتن مرکزی با اقداماتی ساده نظیر نظارت بر دمای رک تجهیزات، اطمینان از صحت عملکرد فن های خنک کننده و جلوگیری از نفوذ آب به داخل کابل ها، عمر مفید قطعات را به دو تا سه برابر افزایش می دهد. یک سیستم که تحت نظارت برنامه نگهداری آنتن مرکزی باشد، بسیار دیرتر از یک سیستم رها شده نیاز به نوسازی کلی پیدا می کند و این به معنای صرفه جویی کلان در بودجه شارژ ساختمان است.

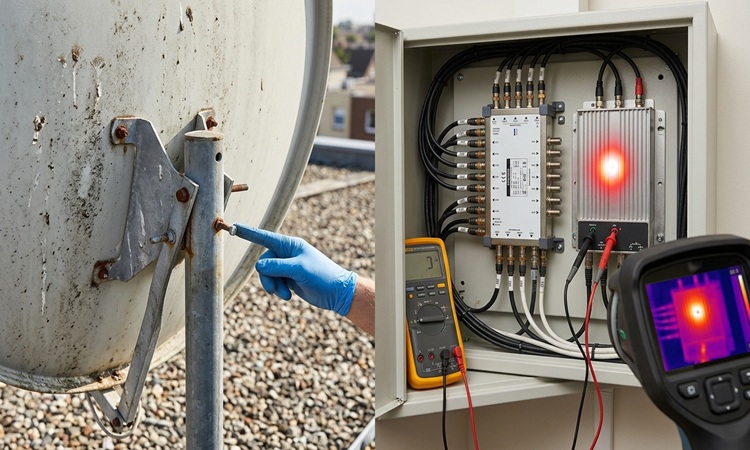

در فرآیند نگهداری آنتن مرکزی، هر بخش از سیستم نیازمند پروتکل بازرسی متفاوتی است. شناخت نقاط ضعف هر قطعه به تیم فنی اجازه می دهد تا تمرکز خود را بر روی بخش های بحرانی تر معطوف کنند.
پیش از پرداختن به جزئیات نگهداری هر قطعه، بهتر است با آشنایی کامل با اجزای آنتن مرکزی و نقش هر یک در زنجیره سیگنال آشنا شوید.
دیش های ماهواره و آنتن های هوایی به دلیل قرارگیری در بالاترین نقطه ساختمان، بیشترین فشار فیزیکی را تحمل می کنند. در برنامه نگهداری آنتن مرکزی، بررسی استحکام پیچ های پایه و عدم تغییر جهت دیش ها بر اثر بادهای فصلی در اولویت قرار دارد. حتی یک میلی متر جابجایی در کانون دیش می تواند باعث افت شدید پارامتر MER در سیگنال های دریافتی شود. همچنین، پاکسازی سطح دیش از فضولات پرندگان و آلودگی های محیطی که باعث تضعیف امواج می شوند، بخشی جدایی ناپذیر از نگهداری آنتن مرکزی در بخش ورودی سیستم است.
این قطعات مغز متفکر سیستم هستند و معمولا در داخل رک یا جعبه های تقسیم نصب می شوند. در نگهداری آنتن مرکزی، کنترل دمای بدنه این تجهیزات و اطمینان از عدم وجود بوی سوختگی یا صدای ناهنجار از ترانس ها بسیار مهم است. مولتی سوییچ ها به شدت نسبت به نوسانات برق حساس هستند، لذا بررسی وضعیت استابلایزر یا محافظ برق متصل به آن ها در هر نوبت از نگهداری آنتن مرکزی الزامی است. همچنین باید دقت کرد که هیچگونه نشتی آب از سقف یا لوله های مجاور به سمت این تجهیزات وجود نداشته باشد.
بیشترین آمار خرابی در پروژه ها مربوط به کانکتورهای F و نفوذ آب به داخل کابل کواکسیال است. در فرآیند نگهداری آنتن مرکزی، تکنسین باید تمامی اتصالات بیرونی را بازبینی کرده و در صورت مشاهده آثار زنگ زدگی یا شل شدن، آن ها را تعویض نماید. کابل هایی که در معرض آفتاب مستقیم هستند ممکن است دچار خشکی و ترک خوردگی شوند؛ این ترک ها مسیر ورود رطوبت به داخل مغزی کابل هستند که باعث سوختن LNB یا سوییچ می شود. نگهداری آنتن مرکزی شامل بررسی یکپارچگی شیلد کابل ها برای جلوگیری از ورود پارازیت های محیطی نیز می گردد.
منبع تغذیه (Power Supply) لرزان ترین حلقه در زنجیره نگهداری آنتن مرکزی است. اکثر قطعی های کلی سیستم ناشی از خرابی آداپتورها یا منابع تغذیه مرکزی است. در بازدیدهای دوره ای نگهداری آنتن مرکزی، باید ولتاژ خروجی این منابع با مولتی متر چک شود تا از تثبیت آن در محدوده استاندارد (معمولا 13 تا 18 ولت) اطمینان حاصل گردد. همچنین نظافت داخل رک و اطمینان از گردش آزادانه هوا برای خنک سازی بردهای الکترونیکی، گامی ساده اما حیاتی در نگهداری آنتن مرکزی است.
| نام قطعه | نوع بررسی | دوره بازدید | اهمیت فنی |
| آنتن و دیش | پایداری فیزیکی و تراز بودن | فصلی | جلوگیری از شطرنجی شدن تصویر |
| آمپلی فایر مرکزی | دمای کارکرد و بهره (Gain) | ماهانه | حفظ قدرت سیگنال در کل ساختمان |
| کانکتورهای بیرونی | اکسیداسیون و آب بندی | شش ماهه | جلوگیری از اتصال کوتاه و سوختن سوییچ |
| منبع تغذیه | ولتاژ خروجی و سلامت خازن | ماهانه | پیشگیری از قطع کامل سیستم |
| کابل های رایزر | عدم له شدگی و پیوستگی | سالانه | پایداری انتقال داده در طبقات |
یک برنامه موفق نگهداری آنتن مرکزی باید دارای فواصل زمانی مشخص و تعریف شده باشد. این نظم باعث می شود که هیچ بخشی از سیستم از قلم نیفتد و سوابق تعمیراتی به خوبی مستند شوند.
در بازدیدهای ماهانه نگهداری آنتن مرکزی، تمرکز بر روی بخش های اکتیو و برق سیستم است. تکنسین در این مرحله باید به سراغ رک مرکزی رفته و وضعیت چراغ های نمایشگر تجهیزات را چک کند. بررسی دمای محیطی رک و اطمینان از کارکرد صحیح فن ها در این مرحله انجام می شود. همچنین چک کردن کیفیت تصویر در چند واحد نمونه به صورت تصادفی، راهکار خوبی برای اطمینان از عملکرد کلی در پروتکل ماهانه نگهداری آنتن مرکزی است.
با تغییر فصل و شروع وزش بادها یا بارش ها، نگهداری آنتن مرکزی وارد فاز جدیدی می شود. در بازدید فصلی، تمرکز اصلی بر روی پشت بام است. پایه ها، مهارها و عایق بندی کابل ها باید به دقت بررسی شوند. با توجه به تغییر زاویه تابش خورشید و احتمال جابجایی اندک تجهیزات بر اثر انقباض و انبساط، تنظیم دقیق مجدد (Fine Tuning) دیش ها در برنامه فصلی نگهداری آنتن مرکزی گنجانده می شود تا از افت کیفیت در روزهای ابری جلوگیری شود.
سرویس سالانه سنگین ترین بخش نگهداری آنتن مرکزی است. در این مرحله، تمامی اتصالات اصلی باز شده، با اسپری ناهید تمیز گشته و دوباره بسته می شوند. تراز سیگنال در تمامی طبقات و دورترین واحدها اندازه گیری و ثبت می شود. اگر در طول سال کابل هایی دچار فرسودگی شده باشند، در این مرحله از نگهداری آنتن مرکزی تعویض می گردند. همچنین بروزرسانی لیست فرکانس ها و تنظیم مجدد آمپلی فایرهای توزیع برای تطبیق با تغییرات احتمالی در شبکه های فرستنده، در این نوبت انجام می شود.
| نوع سرویس | اقدامات کلیدی | زمان اجرا | مسئول اجرا |
| سرویس روتین | کنترل رک و ولتاژها | ابتدای هر ماه | تکنسین مقیم یا پیمانکار |
| سرویس فصلی | تنظیم دیش و کنترل آب بندی | شروع هر فصل | تیم متخصص فنی |
| سرویس جامع | تست کل شبکه و تعویض مصرفی ها | سالی یک بار | شرکت پیمانکار مجرب |
| سرویس اضطراری | رفع خرابی های ناگهانی | در زمان بروز خطا | تیم آنکال (On-call) |
در نگهداری آنتن مرکزی، قضاوت چشمی کافی نیست و باید از دستگاه های اندازه گیری دقیق مانند “سیگنال متر” یا “فایندر تصویری حرفه ای” استفاده کرد تا اعداد و ارقام واقعی استخراج شوند.
درک صحیح از طراحی شبکه توزیع آنتن مرکزی در ساختمانهای بزرگ به شما کمک میکند الویتبندی دقیقتری برای نگهداری نقاط بحرانی شبکه داشته باشید.
واحد اندازه گیری قدرت در نگهداری آنتن مرکزی، دسی بل میکروولت (dB\mu V) است. یک تکنسین در طول فرآیند نگهداری آنتن مرکزی باید مطمئن شود که سطح سیگنال در پریز خروجی هر واحد بین ۶۰ تا ۸۰ دسی بل باشد. سیگنال ضعیف تر از ۶۰ باعث برفک یا شطرنجی شدن می شود و سیگنال قوی تر از ۸۰ باعث اشباع تیونر و خرابی تلویزیون می گردد. تنظیم این تراز دقیق، هنر اصلی در نگهداری آنتن مرکزی است.
بررسی MER و BER
این دو پارامتر در سیستم های دیجیتال بسیار حیاتی تر از قدرت سیگنال هستند. MER نشان دهنده نسبت خطا در مدولاسیون و BER نشان دهنده نرخ خطای بیت است. در نگهداری آنتن مرکزی، ممکن است قدرت سیگنال عالی باشد اما به دلیل وجود پارازیت یا کابل بی کیفیت، مقدار MER پایین بیاید که منجر به فریز شدن تصویر می شود. ثبت این مقادیر در هر دوره از نگهداری آنتن مرکزی، بهترین راه برای پیش بینی خرابی های آتی کابل کشی است.
کنترل بالانس خروجی ها
یک شبکه استاندارد که تحت اصول نگهداری آنتن مرکزی مدیریت می شود، باید “بالانس” باشد. یعنی اختلاف سطح سیگنال بین طبقه اول و طبقه بیستم نباید بیش از چند دسی بل محدود باشد. در بازدیدهای دوره ای، تکنسین با تنظیم بهره آمپلی فایرها (Gain) و شیب فرکانسی (Slope)، این تعادل را برقرار می کند تا همه ساکنان از کیفیت یکسانی بهره مند شوند.
پیشگیری همیشه ارزان تر از تعمیر است. در نگهداری آنتن مرکزی، برخی اقدامات ساده می توانند از هزینه های چند میلیونی در آینده جلوگیری کنند.
کانکتورها قطعات ارزان قیمتی هستند اما خرابی آن ها می تواند کل سیستم را مختل کند. در نگهداری آنتن مرکزی، نباید منتظر ماند تا یک کانکتور کاملا زنگ بزند. تعویض پیشگیرانه فیش های F که آثار خوردگی دارند، از نفوذ نویز به شبکه جلوگیری می کند. استفاده از کانکتورهای فشاری (Compression) به جای پیچی، یکی از توصیه های جدی در نگهداری آنتن مرکزی حرفه ای است.
ورود آب به داخل LNB یا سوییچ های فضای باز، مرگ قطعی آن ها را رقم می زند. در هر نوبت نگهداری آنتن مرکزی، باید وضعیت وارنیش های حرارتی یا چسب های مخصوص آب بندی در نقاط اتصال دیش بررسی شود. استفاده از پوشش های پلاستیکی محافظ برای سوییچ های پشت بام، راهکاری هوشمندانه در نگهداری آنتن مرکزی برای مقابله با بارش های شدید است.
دنیای فرکانس ها مدام در حال تغییر است. گاهی اوقات ماهواره ها فرستنده های خود را عوض می کنند یا پهنای باند شبکه ها تغییر می کند. نگهداری آنتن مرکزی شامل بروزرسانی لیست فرکانس ها در دستگاه های مرکزی و تنظیم مجدد فیلترهای حذف نویز (مانند فیلترهای LTE برای حذف پارازیت موبایل) است تا سیستم با شرایط جدید مخابراتی منطقه همگام بماند.
بسیاری از مشکلات سیستم ها ناشی از باورهای غلط در مورد نحوه نگهداری آنتن مرکزی است که منجر به خسارات سنگین می شود.
این بزرگترین اشتباه مدیران ساختمان است. تفکر “تا وقتی کار می کند دست نزن” در نگهداری آنتن مرکزی جایگاهی ندارد. خرابی یک قطعه کوچک مانند فن یک آمپلی فایر اگر نادیده گرفته شود، منجر به داغ شدن و سوختن کل برد اصلی می شود. هزینه نگهداری آنتن مرکزی به صورت دوره ای، کسری از هزینه تعویض قطعات سوخته در اثر اهمال کاری است.
نگهداری آنتن مرکزی بدون ثبت وقایع، کاری ناقص است. هر بازدید باید دارای گزارش کتبی شامل تاریخ، اقدامات انجام شده و وضعیت سیگنال ها باشد. این گزارش ها در زمان بروز مشکلات پیچیده، به تکنسین کمک می کنند تا تاریخچه تغییرات سیستم را بررسی کرده و ریشه خطا را سریع تر پیدا کند. در مدیریت مدرن، نگهداری آنتن مرکزی بدون مستندات فنی بی اعتبار است.
گاهی در حین تعمیرات و نگهداری آنتن مرکزی، برای راه اندازی سریع سیستم از قطعات غیر استاندارد یا با مشخصات متفاوت استفاده می شود. مثلا جایگزینی یک آمپلی فایر پرقدرت با یک مدل ضعیف تر، شاید مشکل را موقتا حل کند اما باعث افت کیفیت در واحدهای انتهایی می شود. در نگهداری آنتن مرکزی، همواره باید از قطعات یدکی مطابق با طراحی اولیه پروژه استفاده کرد.
علاوه بر خطاهای رایج در نگهداری، آشنایی با مشکلات رایج آنتنهای مرکزی و راهحلهای آن به مدیران ساختمان کمک میکند علائم هشداردهنده را زودتر تشخیص دهند.
نگهداری آنتن مرکزی یک ضرورت انکارناپذیر برای حفظ آرامش و کیفیت زندگی در مجتمع های مسکونی و تجاری بزرگ است. سیستم های ارتباطی به دلیل پیچیدگی های فنی و حساسیت به عوامل محیطی، نمی توانند بدون نظارت متخصص به کار خود ادامه دهند. یک برنامه مدون برای نگهداری آنتن مرکزی که شامل بازدیدهای ماهانه، فصلی و سالانه باشد، ضامن سلامت تجهیزات و پایداری سیگنال در بلندمدت است. مدیران ساختمان باید بدانند که صرف هزینه اندک برای نگهداری آنتن مرکزی به صورت پیشگیرانه، مانع از تحمیل هزینه های سنگین تعویض تجهیزات و نارضایتی گسترده ساکنان می شود. در نهایت، همکاری با تیم های متخصص و استفاده از ابزارهای اندازه گیری دقیق در طول فرآیند نگهداری آنتن مرکزی، تفاوت بین یک سیستم آماتور و یک زیرساخت حرفه ای و استاندارد را رقم می زند.
۱. هزینه قرارداد نگهداری آنتن مرکزی چگونه محاسبه می شود؟
هزینه قراردادهای نگهداری آنتن مرکزی معمولا بر اساس تعداد واحدهای ساختمان، گستردگی تجهیزات (فقط آنتن یا ماهواره مرکزی) و تعداد بازدیدهای مقرر در سال تعیین می شود. همچنین نوع قرارداد (با قطعات یا بدون قطعات) تاثیر زیادی بر قیمت دارد. به طور معمول، هزینه سالانه نگهداری آنتن مرکزی بسیار کمتر از هزینه یک بار تعمیر اساسی سیستم پس از خرابی کامل است.
۲. اگر تصویر فقط در طبقات پایین شطرنجی شود، مشکل از کجاست؟
در فرآیند نگهداری آنتن مرکزی، این علامت نشان دهنده افت سیگنال در طول مسیر رایزر است. احتمالا تقویت کننده های میانی دچار افت بهره شده اند یا کابل اصلی رایزر در یکی از طبقات میانی آسیب دیده است. همچنین ممکن است تنظیم “اسلوپ” در آمپلی فایر مرکزی به هم خورده باشد که نیاز به بازبینی تخصصی در دوره نگهداری آنتن مرکزی دارد.
۳. آیا بارندگی شدید می تواند به تجهیزات آنتن مرکزی آسیب دائمی بزند؟
بله، اگر آب بندی کابل ها و تجهیزات در برنامه نگهداری آنتن مرکزی به درستی انجام نشده باشد، نفوذ آب به داخل کابل کواکسیال باعث ایجاد خاصیت موئینگی شده و آب را تا داخل یونیت های گران قیمت می کشاند که منجر به سوختن بردها بر اثر اتصال کوتاه می شود. بازدید قبل از شروع فصل بارش یکی از ارکان اصلی نگهداری آنتن مرکزی است.
۴. چرا بعد از چند سال، کیفیت تصویر برخی واحدها افت می کند؟
این موضوع معمولا ناشی از فرسودگی تدریجی کابل های داخل واحد یا اکسید شدن پریزهای دیواری است. در برنامه جامع نگهداری آنتن مرکزی، پریزها نیز باید هر چند سال یک بار چک شوند. همچنین گرد و غبار نشستن روی لنزLNB ها در پشت بام نیز می تواند به تدریج کیفیت سیگنال کل ساختمان را کاهش دهد.
۵. نقش یو پی اس (UPS) در نگهداری آنتن مرکزی چیست؟
نوسانات و قطع و وصل مکرر برق شهر دشمن اصلی منابع تغذیه الکترونیکی است. استفاده از یک UPS کوچک در مسیر برق تجهیزات مرکزی، نه تنها پایداری سیستم در زمان قطعی برق را تضمین می کند، بلکه با حذف نویزهای برق شهر، نیاز به تعمیرات و نگهداری آنتن مرکزی را به دلیل سوختگی های الکتریکی به حداقل می رساند.
