در دنیای مدرن امروز که سیستم های انتقال تصویر و صدا به بخش جدایی ناپذیر ساختمان های مسکونی و تجاری تبدیل شده اند، پایداری و کیفیت این خدمات اهمیت ویژه ای پیدا کرده است. برای دستیابی به یک تصویر شفاف و بدون فریز، تنها نصب تجهیزات باکیفیت کافی نیست؛ بلکه فرآیند عیب یابی و بررسی دقیق مدارات اهمیت فوق العاده ای دارد.
تست سیگنال آنتن مرکزی به عنوان یک فرآیند تخصصی، به تکنسین ها اجازه می دهد تا عملکرد اجزای مختلف شبکه از دیش و آنتن گرفته تا آمپلی فایرها و پریزهای انتهایی را به دقت رصد کنند. این راهنما با هدف آموزش گام به گام و تشریح استانداردهای فنی تدوین شده است تا نصاب ها بتوانند پروژه های خود را با بالاترین ضریب اطمینان اجرا نمایند.
زمانی که از راه اندازی یک شبکه توزیع صدا و تصویر سخن می گوییم، در واقع با پارامترهای فیزیکی و امواج الکترومغناطیسی سر و کار داریم که در طول مسیر انتقال دچار افت و نویز می شوند. در ادامه این مقاله از یوروتک ایران، به بررسی عمیق مفاهیم فنی، ابزارهای لازم و استانداردهایی خواهیم پرداخت.
تست سیگنال آنتن مرکزی به معنای بررسی کمی و کیفی سیگنال های دریافتی از فرستنده های زمینی یا ماهواره ای در نقاط مختلف شبکه توزیع است. این فرآیند صرفا به معنای چک کردن تصویر تلویزیون نیست، بلکه شامل اندازه گیری دقیق پارامترهایی است که پایداری تصویر را در شرایط جوی مختلف تضمین می کند.
در سیستم های دیجیتال امروزی، سیگنال ها دارای یک آستانه شکست هستند؛ به این معنا که تصویر یا به صورت عالی نمایش داده می شود و یا اصلا وجود ندارد. انجام تست سیگنال آنتن مرکزی به ما نشان می دهد که چقدر با این آستانه شکست فاصله داریم و آیا سیستم در برابر نوسانات محیطی مقاوم است یا خیر.
اهمیت این موضوع زمانی روشن می شود که بدانیم یک سیستم بدون تست اصولی، ممکن است در روزهای آفتابی عملکرد خوبی داشته باشد اما با کمترین بارش باران یا وزش باد، دچار قطعی کامل شود. تکنسین با انجام تست سیگنال آنتن مرکزی می تواند متوجه شود که کدام بخش از کابل کشی یا کدام تقسیم کننده (Splitter) دچار افت غیرمجاز شده است.
این کار از تعویض قطعات سالم به صورت آزمون و خطا جلوگیری کرده و سرعت عیب یابی را به شدت افزایش می دهد.
کیفیت تصویر در سیستم های دیجیتال به طور مستقیم به یکپارچگی داده های دریافتی وابسته است. برخلاف سیستم های قدیمی آنالوگ که با ضعیف شدن سیگنال، تصویر برفکی می شد، در سیستم های دیجیتال DVB، ضعف سیگنال خود را به صورت شطرنجی شدن تصویر (Macroblocking) یا ایست کامل تصویر (Freeze) نشان می دهد.
تست سیگنال آنتن مرکزی به نصاب کمک می کند تا اطمینان حاصل کند که پارامترهای حیاتی مانند توان سیگنال و نسبت خطا در محدوده ای قرار دارند که گیرنده تلویزیون بتواند بدون نقص داده ها را بازسازی کند. در بخش صدا نیز، قطع و وصل شدن های ناگهانی یا نویزهای آزاردهنده دیجیتال معمولا ناشی از کاهش شدید سطح سیگنال در پریزهای انتهایی است.
با استفاده از دستگاه سیگنال متر و بررسی دقیق سطوح خروجی، می توان نقطه بهینه تنظیم آمپلی فایر را پیدا کرد. انجام تست سیگنال آنتن مرکزی تضمین می کند که حتی در واحدهایی که طول کابل کشی زیادی دارند، تصویر و صدا با همان کیفیتی دریافت شود که در نزدیکی منبع اصلی (پشت بام) وجود دارد.
تحویل یک پروژه آنتن مرکزی بدون ارائه گزارش تست سیگنال، کاری غیرحرفه ای تلقی می شود. در پروژه های بزرگ ساختمانی، ناظران فنی نیاز دارند تا لیستی از اعداد و ارقام مربوط به سطح سیگنال هر واحد را در صورت جلسه تحویل مشاهده کنند.
تست سیگنال آنتن مرکزی در اینجا به عنوان سند صحت عملکرد سیستم عمل می کند. این کار به نصاب اجازه می دهد تا ادعا کند شبکه توزیع طبق استانداردهای بین المللی طراحی و اجرا شده است. علاوه بر این، در صورتی که در آینده مشکلی برای سیستم پیش بیاید، داشتن داده های اولیه حاصل از تست سیگنال آنتن مرکزی به عیب یابی سریع تر کمک می کند.
تکنسین می تواند مقادیر فعلی را با مقادیر زمان تحویل مقایسه کرده و به سرعت متوجه شود که افت کیفیت ناشی از فرسوده شدن کابل هاست یا تغییر در جهت آنتن ها. این رویکرد علمی، اعتبار شغلی نصاب را نزد کارفرما دوچندان می کند.
برای اینکه بتوانیم یک تحلیل درست از وضعیت شبکه داشته باشیم، باید با زبان تخصصی سیگنال ها آشنا باشیم. صرفا بالا بودن درصد Signal Strength در منوی تلویزیون ملاک نیست، چرا که این عدد می تواند شامل نویزهای تقویت شده نیز باشد.
در تست سیگنال آنتن مرکزی، ما با چهار پارامتر اصلی روبرو هستیم که هر کدام بخشی از سلامت فیزیکی و محتوایی موج را توصیف می کنند. درک این موارد تفاوت میان یک نصاب تجربی و یک تکنسین متخصص را رقم می زند.
اولین و ملموس ترین پارامتر در تست سیگنال آنتن مرکزی، مقدار توان یا سطح سیگنال است که معمولا با واحد dBμV (دسی بل میکرو ولت) اندازه گیری می شود. این عدد نشان دهنده مقدار انرژی موجود در فرکانس مورد نظر است.
اگر سطح سیگنال بیش از حد پایین باشد، گیرنده نمی تواند موج را تشخیص دهد و اگر بیش از حد بالا باشد (Overload)، باعث اشباع شدن تیونر تلویزیون و ایجاد نویزهای شدید می شود. تنظیم سطح سیگنال در محدوده استاندارد، اولین قدم در بالانس کردن یک سیستم آنتن مرکزی است.
پارامتر SNR که مخفف Signal to Noise Ratio است، نشان دهنده میزان پاکی و شفافیت سیگنال در برابر نویزهای محیطی و حرارتی است. در تست سیگنال آنتن مرکزی، بالا بودن این عدد به معنای آن است که سیگنال اصلی به مراتب قوی تر از نویزهای پس زمینه است.
حتی اگر سطح سیگنال بالایی داشته باشید اما SNR پایین باشد، دستگاه گیرنده در تفکیک صفر و یک های دیجیتال دچار مشکل خواهد شد. این پارامتر مستقیما با کیفیت کابل ها و اتصالات شیلدینگ در ارتباط است.
مقدار MER یا Modulation Error Ratio یکی از دقیق ترین شاخص ها برای بررسی کیفیت سیگنال DVB است. این پارامتر در واقع نشان دهنده میزان انحراف سیگنال دریافتی از حالت ایده آل خود در نمودار صور فلکی (Constellation) است.
در فرآیند تست سیگنال آنتن مرکزی، مقدار MER به ما می گوید که سیگنال چقدر تحت تاثیر تداخل های فازی و دامنه ای قرار گرفته است. کاهش MER اولین زنگ خطر برای ناپایداری تصویر در آینده نزدیک است، حتی اگر تصویر فعلی شفاف به نظر برسد.
پارامتر BER مخفف Bit Error Rate و به معنای نرخ خطای بیت است. این عدد نشان می دهد که چه تعداد از بیت های ارسالی در طول مسیر دچار تغییر شده و به اشتباه دریافت شده اند. در تست سیگنال آنتن مرکزی، ما به دنبال کمترین مقدار ممکن برای BER هستیم (مثلا توان منفی ۶ یا کمتر).
این پارامتر به دو صورت Pre-BER (قبل از اصلاح خطا) و Post-BER (بعد از اصلاح خطا توسط دستگاه) نمایش داده می شود. اگر نرخ خطا از حد مجاز فراتر رود، الگوریتم های تصحیح خطای تلویزیون دیگر قادر به جبران نبوده و تصویر شطرنجی می شود.
در این جدول با پارامترهای فنی آنتن مرکزی بیش تر آشنا شده و واحد اندازه گیری و محدوده استاندارد هر یک را معرفی می کنیم.
| پارامتر فنی | واحد اندازه گیری | محدوده استاندارد (پریز) | وضعیت بحرانی |
| Signal Level | dBμV | ۴۷ تا ۷۷ | کمتر از ۴۰ یا بیش از ۸۵ |
| MER | dB | ۲۲ تا ۳۵ | کمتر از ۱۸ |
| Post-BER | عدد علمی | < 1E-7 | > 1E-4 |
| SNR | dB | ۲۰ تا ۳۰ | کمتر از ۱۵ |

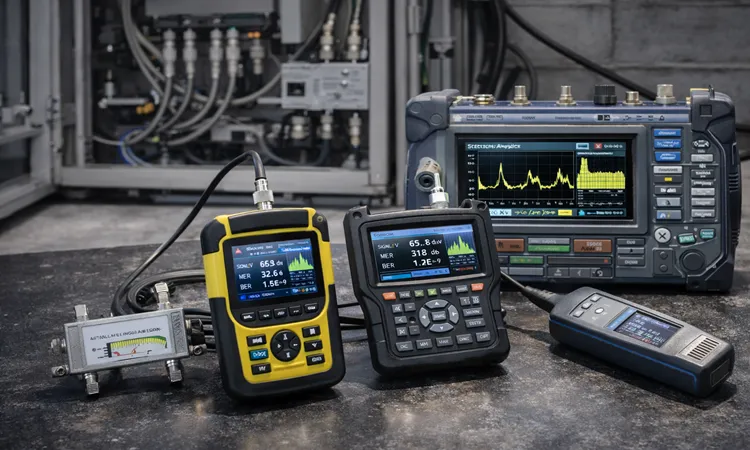

برای انجام یک تست سیگنال آنتن مرکزی دقیق، استفاده از تجهیزات استاندارد الزامی است. تکنسین نمی تواند تنها با تکیه بر یک گیرنده تلویزیون معمولی، کیفیت شبکه توزیع را تضمین کند. ابزارهای اندازه گیری متنوعی در بازار وجود دارند که از نمونه های ساده جیبی تا دستگاه های پیشرفته آزمایشگاهی را شامل می شوند. انتخاب ابزار مناسب بستگی به حجم پروژه و سطح دقتی دارد که از کار انتظار می رود.
در ادامه به معرفی چهار دسته اصلی از تجهیزاتی می پردازیم که در فرآیند تست سیگنال آنتن مرکزی و اندازه گیری سیگنال ماهواره مرکزی به کار گرفته می شوند. هر کدام از این ابزارها ویژگی های خاص خود را دارند که در شرایط مختلف اجرایی به کمک نصاب می آیند.
این دستگاه ها که در بازار به نام فایندر دیجیتال نیز شناخته می شوند، ساده ترین ابزار برای تست سیگنال آنتن مرکزی هستند. سیگنال متر دستی معمولا ابعاد کوچکی دارد و برای تنظیم اولیه جهت آنتن یا دیش استفاده می شود. این ابزارها توانایی نمایش سطح سیگنال و گاهی کیفیت کلی را دارند، اما جزئیات دقیق پارامترهایی مثل MER یا BER را با دقت بالا نمایش نمی دهند.
مزیت اصلی آن ها سبکی و قیمت ارزان است که برای کارهای سریع و انفرادی مناسب هستند.
این دسته از ابزارها که به آن ها “فایندر تصویری” یا مدیا متر نیز گفته می شود، ابزار دست اصلی یک تکنسین حرفه ای برای تست سیگنال آنتن مرکزی است. این دستگاه ها دارای یک نمایشگر ال سی دی هستند که می توانند تصویر کانال را نمایش داده و تمامی پارامترهای فنی از جمله سطح سیگنال dBμV، مقادیر MER و BER را با دقت بالا محاسبه کنند. اکثر این مدل ها قابلیت ذخیره سازی نتایج تست برای ارائه به کارفرما را نیز دارا هستند.
اسپکتروم آنالایزر (Spectrum Analyzer) پیشرفته ترین بخش یک دستگاه سیگنال متر ماهواره یا آنتن مرکزی است. این قابلیت به تکنسین اجازه می دهد تا کل پهنای باند فرکانسی را به صورت نمودار مشاهده کند.
در تست سیگنال آنتن مرکزی، استفاده از اسپکتروم برای شناسایی تداخل های فرکانسی (مانند نویز پارازیت یا تداخل امواج ۴G/5G) حیاتی است. با این ابزار می توان صاف بودن پاسخ فرکانسی در طول کل شبکه را بررسی کرد و از عملکرد صحیح آمپلی فایرها مطمئن شد.
این تسترها علاوه بر تست سیگنال آنتن مرکزی، قابلیت های دیگری نظیر تست کابل شبکه، تست دوربین مداربسته و بررسی ولتاژهای سوئیچینگ را نیز دارند. برای نصاب آنتن مرکزی که پکیج کامل خدمات حفاظتی و رفاهی ساختمان را ارائه می دهند، این دستگاه ها بسیار مقرون به صرفه هستند.
با این حال، باید دقت کرد که دقت اندازه گیری سیگنال در این مدل ها به پای دستگاه های تخصصی اسپکتروم دار نمی رسد.
در این جدول انواع ابزار اندازه گیری سیگنال را معرفی کرده و به بررسی ویژگی های هر یک از آن ها می پردازیم.
| نوع ابزار | نمایش تصویر | نمایش MER/BER | اسپکتروم آنالایزر | کاربرد پیشنهادی |
| فایندر عقربه ای/ساده | ندارد | ندارد | ندارد | تنظیم جهت اولیه دیش |
| سیگنال متر دستی | محدود | دارد (دقت متوسط) | ندارد | عیب یابی سریع واحدها |
| مدیا متر حرفه ای | دارد | دارد (دقت بالا) | دارد (پایه) | راه اندازی آنتن مرکزی |
| تستر اسپکتروم دار | دارد | بسیار دقیق | دارد (حرفه ای) | عیب یابی پروژه های بزرگ |

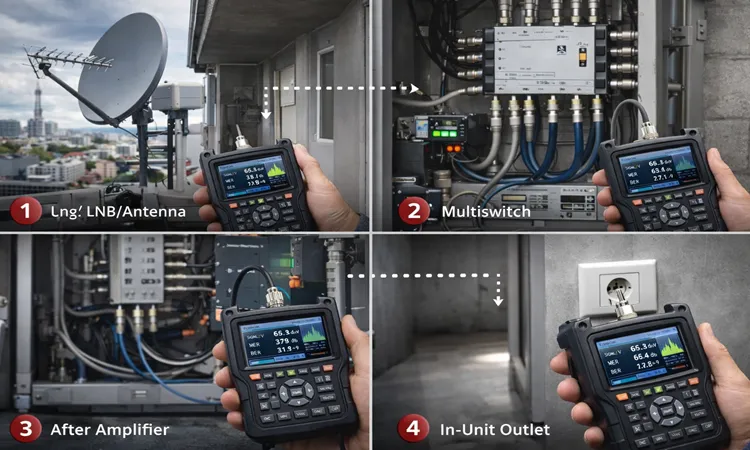

یک تست سیگنال آنتن مرکزی اصولی باید به صورت مرحله ای و از منبع به سمت مصرف کننده انجام شود. این روش که به آن عیب یابی خطی گفته می شود، به تکنسین کمک می کند تا به محض مشاهده افت در هر نقطه، قطعه معیوب قبل از آن را شناسایی کند. برای اندازه گیری سیگنال ماهواره مرکزی و آنتن زمینی، چهار نقطه استراتژیک در هر ساختمان وجود دارد که بررسی آن ها الزامی است.
این فرآیند زمانی اثر بخش است که شبکه از ابتدا به درستی طراحی شده باشد؛ برای آشنایی با ساختار مهندسی این سیستم ها، مقاله طراحی شبکه توزیع آنتن مرکزی در ساختمانهای بزرگ را مطالعه کنید.
اولین قدم در تست سیگنال آنتن مرکزی، اطمینان از کیفیت ورودی است. تکنسین باید مستقیما کابل خروجی از LNB یا آنتن UHF را به دستگاه سیگنال متر متصل کند. در این مرحله، هدف دستیابی به بالاترین مقدار MER و SNR ممکن است.
اگر در این نقطه سیگنال ضعیف یا دارای نویز باشد، تقویت کردن آن در مراحل بعدی بی فایده خواهد بود و فقط نویز را بیشتر می کند. تنظیم دقیق جهت و زاویه تابش در این مرحله نهایی می شود.
پس از وارد شدن سیگنال ها به مولتی سوئیچ در سیستم ماهواره مرکزی، باید خروجی های مستقیم سوئیچ تست شوند. تست سیگنال آنتن مرکزی در این نقطه نشان می دهد که آیا سوئیچ به درستی عملیات تقسیم و سوئیچینگ بین ماهواره های مختلف را انجام می دهد یا خیر.
معمولا در خروجی مولتی سوئیچ ها چند دسی بل افت سیگنال نسبت به ورودی داریم که باید در محدوده مجاز کاتالوگ دستگاه باشد.
آمپلی فایر قلب تپنده سیستم های توزیع بزرگ است. تست سیگنال آنتن مرکزی بعد از خروجی تقویت کننده برای تنظیم سطح سیگنال dBμV بسیار حیاتی است. تکنسین باید با استفاده از پتانسیومترهای روی دستگاه، خروجی را به گونه ای تنظیم کند که با احتساب افت کابل ها و اسپلیترهای طبقات، سیگنال مناسبی به آخرین واحد برسد.
دقت کنید که تقویت بیش از حد (Over-amplification) می تواند باعث از بین رفتن MER شود.
برای درک بهتر نحوه عملکرد این تجهیز و اصول تنظیم صحیح آن، مطالعه مقاله آشنایی با عملکرد تقویت کننده سیگنال آنتن مرکزی چیست و اهمیت آن توصیه می شود.
نهایی ترین مرحله در تست سیگنال آنتن مرکزی، اندازه گیری در محل پریز تلویزیون داخل واحدهاست. این عددی است که کاربر نهایی با آن سر و کار دارد. تکنسین باید کابل تست دستگاه را به پریز متصل کرده و تمامی فرکانس های ضعیف و قوی را چک کند.
اگر در این نقطه سیگنال استاندارد نباشد، باید اتصالات داخلی واحد یا کیفیت کابل کشی بین طبقات مجددا بررسی شود.
استانداردهای بین المللی نظیر EN 50083 محدوده های مشخصی را برای سطح سیگنال خروجی تعریف کرده اند. در تست سیگنال آنتن مرکزی، هدف ما نگه داشتن قدرت موج در یک “پنجره ایمن” است. اگر سیگنال کمتر از ۴۷ دسی بل میکروولت باشد، نویز بر تصویر غلبه می کند و اگر بیشتر از ۷۷ دسی بل باشد، تیونر تلویزیون دچار اعوجاج می شود.
در جدول زیر، مقادیر ایده آل برای هر نقطه از شبکه توزیع آورده شده است تا تکنسین ها بتوانند خروجی های خود را کالیبره کنند.
| نقطه اندازه گیری | محدوده استاندارد (dBμV) | نکته فنی برای نصاب |
| خروجی مستقیم LNB/Antenna | ۷۰ تا ۸۵ | سیگنال نباید در این نقطه اشباع باشد |
| خروجی آمپلی فایر مرکزی | ۹۰ تا ۱۱۰ | بسته به تعداد انشعابات و طول مسیر |
| ورودی تپ آف (Tap-off) طبقات | ۷۵ تا ۹۰ | برای جبران افت مسیر کابل کشی |
| پریز نهایی (داخل واحد) | ۵۰ تا ۷۰ | ایده آل ترین حالت برای اکثر تلویزیون ها |

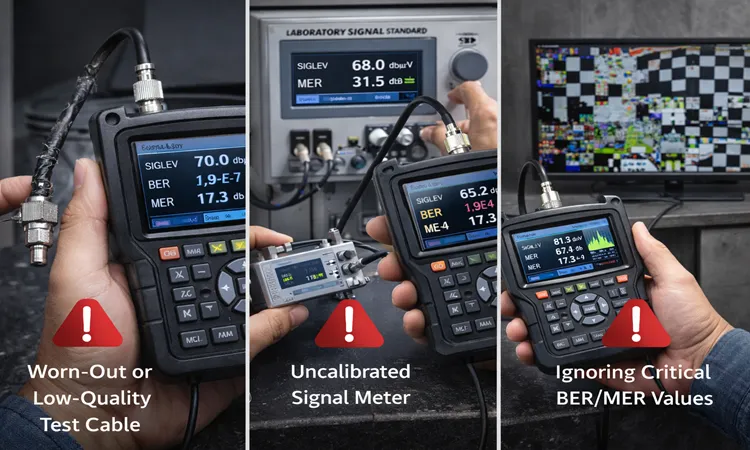

بسیاری از نصاب ها علی رغم داشتن دستگاه سیگنال متر، باز هم با مشکلاتی در پایداری سیستم مواجه می شوند. این موضوع اغلب ناشی از خطاهای متدولوژی در تست سیگنال آنتن مرکزی است. اندازه گیری سیگنال یک علم است و نیاز به رعایت جزئیاتی دارد که نادیده گرفتن آن ها منجر به تفسیر غلط نتایج می شود. در ادامه به سه اشتباه متداول که می تواند کل فرآیند تست را زیر سوال ببرد اشاره می کنیم.
یکی از بزرگترین اشتباهات در تست سیگنال آنتن مرکزی، استفاده از یک کابل رابط فرسوده یا با کیفیت پایین برای اتصال دستگاه به پریز است. کابل تست باید از نوع RG6 با شیلدینگ بالا و کانکتورهای پرس شده باشد. اگر کابل تست خود دارای افت باشد یا به خوبی نویز را دفع نکند، اعدادی که روی دستگاه مشاهده می کنید با واقعیت تفاوت خواهند داشت. همیشه کابل تست خود را به صورت دوره ای تعویض کنید.
دستگاه سیگنال متر یک ابزار اندازه گیری دقیق است و ممکن است به مرور زمان دچار خطا در محاسبه سطوح dBμV شود. در تست سیگنال آنتن مرکزی، اگر دستگاه شما سطح سیگنال را ۵ دسی بل بالاتر یا پایین تر از مقدار واقعی نشان دهد، کل تنظیمات آمپلی فایر شما به هم خواهد خورد. تکنسین های حرفه ای دستگاه های خود را سالانه با دستگاه های مرجع کالیبره می کنند تا از صحت نتایج اطمینان یابند.
بسیاری از افراد در تست سیگنال آنتن مرکزی، فقط به سطح سیگنال (Power) توجه می کنند. این یک خطای بزرگ است. ممکن است قدرت سیگنال ۷۰ دسی بل باشد (عالی)، اما مقدار MER روی ۱۷ باشد (بحرانی). این یعنی شما سیگنال قوی اما بسیار بی کیفیتی دارید که به زودی قطع خواهد شد. تکنسین باید یاد بگیرد که اولویت اول با کیفیت (MER/BER) است و قدرت سیگنال در اولویت دوم قرار دارد.
پیش از آنکه ابزار خود را جمع کنید و پروژه را به کارفرما تحویل دهید، اجرای این چک لیست بر اساس اصول تست سیگنال آنتن مرکزی ضروری است:
۱. حداقل سطح سیگنال استاندارد در پریز واحد چقدر باید باشد؟
حداقل سطح سیگنال برای دریافت بدون نقص دیجیتال ۴۷ dBμV است، اما توصیه می شود برای داشتن حاشیه امنیت، این مقدار را در تست سیگنال آنتن مرکزی روی ۵۵ تا ۶۰ تنظیم کنید.
۲. چرا تصویر در برخی ساعات روز شطرنجی می شود با اینکه سیگنال قوی است؟
این مشکل معمولا ناشی از پایین بودن MER است. تداخل امواج موبایل (LTE) یا گرم شدن بیش از حد LNB می تواند باعث افت کیفیت شود بدون اینکه قدرت سیگنال تغییری کند.
۳. آیا می توان از آمپلی فایر برای جبران MER پایین استفاده کرد؟
خیر، آمپلی فایر فقط قدرت (Level) را افزایش می دهد. اگر MER در ورودی ضعیف باشد، آمپلی فایر نویز را هم تقویت کرده و وضعیت کیفیت را بدتر می کند. در تست سیگنال آنتن مرکزی، اصلاح کیفیت باید از منبع (آنتن یا دیش) انجام شود.
۴. پارامتر BER در چه محدوده ای باشد تصویر قطع نمی شود؟
مقدار Post-BER باید کمتر از توان منفی ۷ باشد. اگر این مقدار به توان منفی ۳ یا ۴ برسد، تصویر شروع به شطرنجی شدن می کند.
۵. تفاوت اصلی سیگنال متر آنتن با ماهواره در چیست؟
سیگنال متر ماهواره باید قابلیت تامین ولتاژ LNB و ارسال فرکانس های سوئیچینگ (22KHz و DiSEqC) را داشته باشد، در حالی که برای آنتن زمینی نیازی به این ولتاژها نیست (مگر در موارد خاص آمپلی فایرهای مستر).
انجام صحیح و علمی تست سیگنال آنتن مرکزی، تفاوت اصلی میان یک سیستم آماتور و یک زیرساخت حرفه ای ساختمانی است. با استفاده از ابزارهای مناسب مانند مدیا مترهای دیجیتال و در نظر گرفتن پارامترهای حیاتی نظیر MER و BER، تکنسین ها می توانند شبکه ای پایدار و باکیفیت را به مشتریان خود ارائه دهند. به یاد داشته باشید که تنظیم سطح سیگنال در محدوده ۵۰ تا ۷۰ dBμV در نقاط مصرف، کلید اصلی جلوگیری از خرابی های آتی و تماس های مکرر برای عیب یابی است. همواره کیفیت کابل ها و اتصالات را فدای قیمت نکنید، چرا که در سیستم های فرکانس بالا، کوچکترین افت در اتصالات می تواند کل فرآیند تست و تنظیم را بی اثر نماید.
